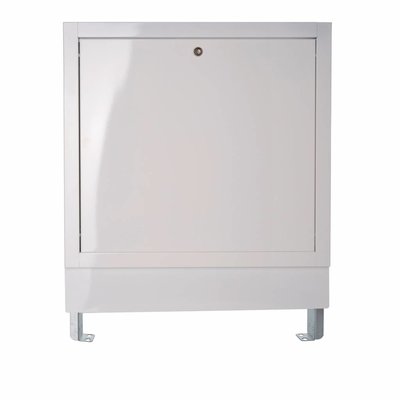

PEFRA Regeltechnik Verteilerschrank UP Bautiefe 80-120mm für 6-9 Heizkreise  in weiß BAUTIEFE 80MM
€74,90*

PEFRA Regeltechnik Verteilerschrank UP Bautiefe 80-120mm für 6-9 Heizkreise in weiß

Verteilerschrank für Fußbodenheizung Unterputz mit Bautiefe 80-120 mm in weiß RAL 9016 ideal zum Einbau von Heizkreisverteilern mit 6-9 Heizkreisen in dünne Trockenbauwände. ...Zusatzinformation
  • Marke:PEFRA Regeltechnik
  • Artikelnummer::134609
  • Verfügbarkeit: Auf Lager
  • Lieferzeit:Speditionsware 5-8 Tage - Lieferung nur innerhalb Deutschlands (Festland)!



Verteilerschrank Unterputz UP 80 9/750 mit Bautiefe 80mm

ideal zur Unterbringung von Heizkreisverteilern in dünnen Trockenbauwänden

Verteilerschrank Unterputz mit einer Bautiefe von nur 80 mm zur UP-Montage von Heizkreisverteilern einer Fußbodenheizung mit max. 6-9 Heizkreisen (ohne Wärmemengenzähler) in dünne Zwischen- oder Trockenbauwände. Die Einbauzarge besteht aus feuerverzinktem Stahl und ist mit beidseitigen Ausstanzungen zur Rohrdurchführung von Strangleitungen versehen. Der Verteilerschrank Unterputz wird mit einer separat verpackten kunststoffbeschichteten Front und Stecktür mit Drehriegel in verkehrsweiß RAL 9016 geliefert. Unter dem abnehmbaren und tiefenverstellnbaren Estrich-Prallblech befindet sich die integrierte Rohrumkehrung. Im Verteilerschrank Unterputz können neben dem Heizkreisverteiler auch Stellantriebe und die Regelklemmleiste einer Fußbodenheizung geschützt vor Verschmutzung oder Beschädigungen verbaut werden.

Die Bautiefe ist variabel und bei diesem Verteilerschrank Unterputz stufenlos von 80 bis 120 mm einstellbar. Hierfür ist der Frontrahmen mit 4 Befestigungslaschen zur nachträglich Montage mit Flügelschrauben ausgestattet. Die Tür wird mit einem Drehverschluss verriegelt.



Merkmale

  • Ideal zur Montage bei dünnen Trockenbauwänden
  • Einbauzarge aus feuerverzinktem Stahlblech
  • 2 stufenlos verstellbare Verteilerhalteschinen
  • 2-teilige Front mit Stecktür tiefenverstellbar mit Drehriegel
  • Variable Bautiefe von 80-120 mm
  • Beidseitig stufenlose Ausstanzungen
  • Vor- und Rücklaufanschlüsse wahlweise von links, rechts oder unten
  • Kunststoffbeschichtet in verkehrsweiß RAL 9016
  • Tiefenverstellbares Estrichblech
  • Höhenverstellbare Schrankfüße Stahl verstärkt
  • 2-teilig im Schutzkarton verpackt



Montage

Der Verteilerschrank wird zunächst auf den Rohfußboden gesetzt und mit den höhenverstellbaren Füßen auf die Höhe der Oberkante des Fertigfußbodens (OK FFB) ausgerichtet. Die höhenverstellbaren Füße sind zur sicheren Fixierung des Verteilerschranks mit Schrauben auf dem Rohfußboden und bei Bedarf zusätzlich die Rückwand der Einbauzarge zu befestigt. Das Estrichprallblech ist sowohl in der Höhe wie auch in der Tiefe verstellbar und deckt den Bereich zwischen Frontrahmen und Fertigfußboden ab, hier ist der bauseitige Aufbau der Sockelleiste zu beachten. Während der Bauphase kann der Grundschrank mit dem beigelegten Spritzschutzkarton abgedeckt werden.
Nach Fertigstellung der Installation wird die Front mittels Befestigungslaschen (diese sind zur einfacheren Lagerung im Auslieferungszustand eingeklappt) und Flügelschrauben an der Zarge befestigt und das Estrichprallbrech ausgerichtet.

Dieser Verteilerschrank ist aufgrund der gerigen Bautiefe nicht zum Einbau von Kompakt-Regelstationen geeignet.



Unser Tipp:

Wenn Sie zur Verdrahtung Ihrer Stellantriebe und Raumthermostate eine Regelklemmleiste im Verteilerschrank Unterputz einbauen, verwenden Sie bitte für ausreichend Platz den nächstgrößeren Schrank-Typ bzw. addieren ca. 25-30 cm zur Breite des ursprünglich gewählten Verteilerschranks.



Technische Daten

Heizkreise max. 6-9
Breite 725 mm
Höhe 700-800 mm
Tiefe 80-120 mm
Breite Front 750 mm
Breite Tür 680 mm
Nischenmaß Rohbau BxHxT 745 x 730 x 80-120 mm



Downloads zum Produkt

Datenblatt



Lieferumfang

  • Verteilerschrank Unterputz 80 9/750
    (2-teilig im Karton verpackt)

Passend zum Verteilerschrank finden Sie hier unsere Dyna Heizkreisverteiler für Fußbodenheizung.
