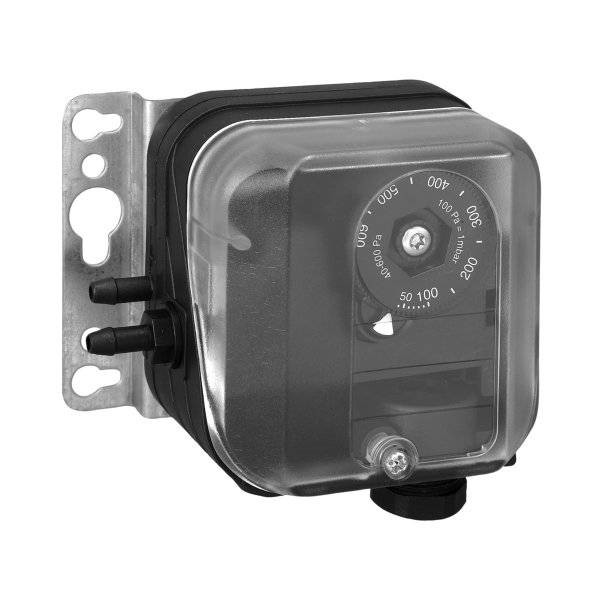

Differenzdruckschalter JDL-115
Differenzdruckschalter JDL-115
Differenzdruckschalter JDL-115

Differenzdruckschalter JDL-115

Alre Differenzdruckschalter JDL-115 Druckdose zur Überwachung von Überdruck- oder Unterdruck mit Regelbereich 100...1000Pa günstig im Großhandel bestellen

Mehr Informationen
Marke: ALRE Artikelnummer: H5309136 Verfügbarkeit: Auf Lager Lieferzeit: 8 Werktage
H5309136
58,90 € *

inkl. MwSt. zzgl. Versandkosten

  • Produktinformationen
  • Bewertungen
  • Produktinformationen

    Produktinformationen

    alre Differenzdruckschalter JDL-115

    zur Überwachung von Überdruck, Differenz- oder Unterdruck

    Alre Differenzdruckschalter JDL-115 zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung, Grenzwertregler.

    Schaltdruck ist beim alre Differenzdruckschalter JDL-115 mittels Handrad und Skala verstellbar. Der Schaltdruck weicht max. ±15 % vom eingestellten Sollwert ab, justiert bei steigendem Druck und senkrechter Membrane.

    Hinweis

    Wenn der Differenzdruckschalter einmal eine Spannung > 24 V und einen Strom > 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden.

    Merkmale

    • Inneneinstellung
    • silikonfrei
    • Regelbereich 100...1000 Pa
    • Max. Druck 30000 Pa
    • Hysterese ca. 20...40 Pa
      (abhängig vom Einstellbereich)
    • Schutzart IP54
    • Wächter

    Technische Daten

    Farbe Gehäuse schwarz
    Umgebungstemperatur -15...+80 °C
    Zulässige Luftfeuchte max. 95% r.H., nicht kondensierend
    max. Fühlertemperatur 80 °C
    zul. Mediumstemperatur -15...+80 °C
    Betriebsspannung keine
    min. Schaltstrom 1 mA
    max. Schaltstrom 5 (1) AAC, 1 (0,2) ADC 51 mA
    max. Schaltspannung 230 VAC/50 Hz, 24 VDC
    min. Schaltspannung 12 VAC/50 Hz, 12 VDC
    Schaltelement Mikroschalter
    Schaltkontakt Wechsler, Goldkontakt, potentialfrei
    Regelfunktion schaltet bei Über- oder Unterdruck
    Druckanschluss 6,2 mm
    Elektrischer Anschluss Schraubklemmen
    Montage/Befestigung Wandmontage
    Schutzart IP 54
    Schutzklasse II
    Sicherheit und EMV gemäß DIN EN 60730
    Fühler Druckmembrane
    Funktionstyp Wächter

    Downloads zum Produkt

    Bedienungsanleitung

    Lieferumfang

    • alre Differenzdruckschalter JDL-115
    • Bedienungsanleitung
  • Bewertungen

    Bewertungen

    Menü schließen
    Kundenbewertungen für "Differenzdruckschalter JDL-115"
    Bewertung schreiben
    Bewertungen werden nach Überprüfung freigeschaltet.

    Die mit einem * markierten Felder sind Pflichtfelder.

Technische Daten

Regelbereich
100…1000 Pa
max. Druck
30000 Pa
Hysterese (abhängig vom Einstellberiech)
ca. 20…40 Pa
Inneneinstellung
Ja
Silikonfrei
Ja
Farbe Gehäuse
schwarz
Umgebungstemperatur
-15…+80 °C
Zul. Luftfeuchte
max. 95% r. H., nicht kondensierend
Betriebsspannung
keine
min. Schaltstrom
1 mA
max. Schaltstrom
5 (1) AAC, 1 (0,2) ADC
max. Schaltspannung
230 VAC/50 Hz, 24 VDC
min. Schaltspannung
12 VAC/50 Hz, 12 VDC
Schaltelement
Mikroschalter
Schaltkontakt
Wechsler, Goldkontakt, potentialfrei
Regelfunktion
schaltet bei Über- oder Unterdruck
Druckanschluss
6,2 mm
Montage Befestigung
Wandmontage
Elektrischer Anschluss
Schraubklemmen
Schutzart
IP 54
Schutzklasse
II
Sicherheit und Emv
gemäß DIN EN 60730
Fühler
Druckmembrane
Funktionstyp
Wächter
Typ
JDL-115
Bedienungsanleitung
