Service & Planung

Allgemeine Berechnungsgrundlagen und nützliche Tipps für Warmwassergeräte, Raumthermostate und Elektroheizungen.

Erforderliche Wärmemengen Q in Wh
waermemenge

Mischwassermenge mM in kg
mischwasseremenge

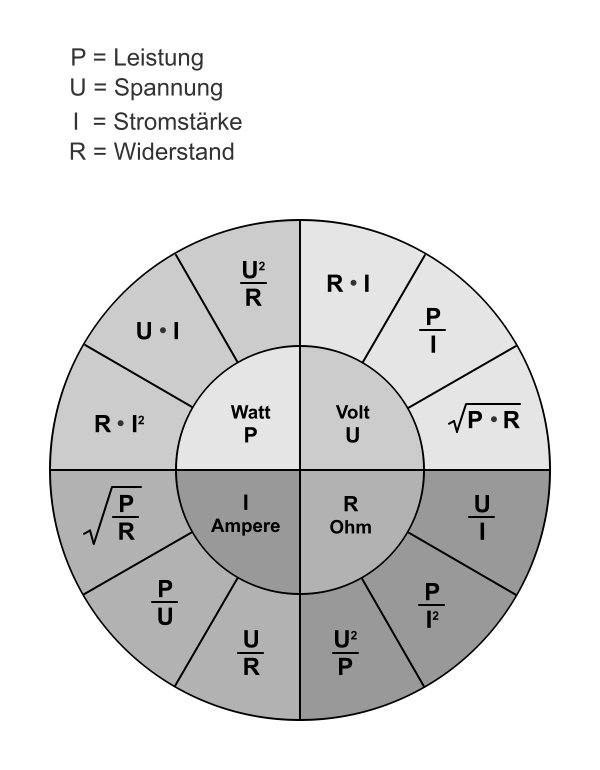

Das Formelrad der Elektrotechnik
formelrad

IP Schutzarten

Den Buchstaben IP (International Protection Code)
werden zwei Kennziffern angehängt. Diese zeigen an, welchen Schutzumfang ein Gehäuse bezüglich Berührung bzw. Fremdkörper und Feuchtigkeit bzw. Wasser bietet.
Erste Kennziffer.
Schutz gegen Festkörper
Zweite Kennziffer:
Schutz gegen Flüssigkeiten
0 Kein Schutz 0 Kein Schutz
1 Schutz gegen Körper > 50 mm 1 Senkrechtes Tropfwasser
2 Schutz gegen Körper > 12 mm 2 Schräges Tropfwasser von 75 bis 90°
3 Schutz gegen Körper > 2,5 mm 3 Sprühwasser
4 Schutz gegen Körper > 1,0 mm 4 Spritzwasser
5 Staubablagerung 5 Strahlwasser
6 Staueintritt 6 Überflutung
  7 Eintauchen
  8 Untertauchen
  Beispiel IP65: Das Gerät ist staubdicht und wasserstrahlgeschützt

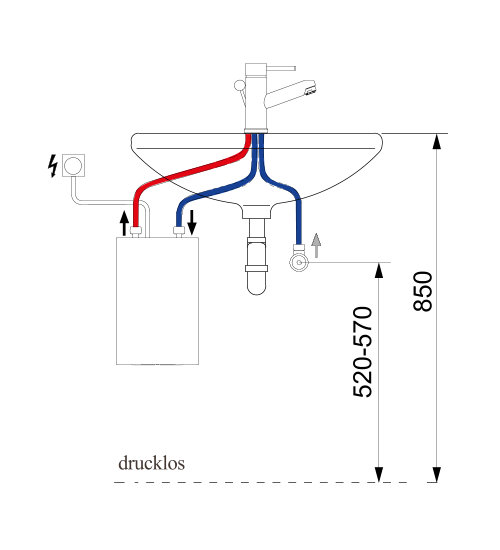

Offene Warmwassergeräte

offene-warmwassergeraeteDiese Geräte werden zur verbrauchsnahen Versorgung einer Zapfstelle verwendet (z. B. Waschtisch, Spüle) und stehen nicht unter Wasserleitungsdruck.
Über eine offene Armatur ist der Behälter stets mit der Außenluft verbunden. Wird warmes Wasser entnommen, öffnet das Warmwasserventil den Kaltwasserzulauf zum Gerät. Das kalte Wasser strömt unten in den Behälter und drückt das leichtere warme Wasser zur Zapfstelle oben aus dem Gerät.
Mit einem offenen Gerät kann jeweils nur eine Zapfstelle versorgt werden.

Quelle: AEG Haustechnik

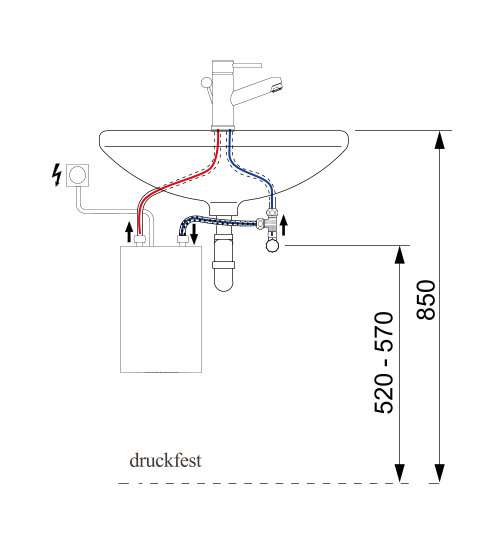

Geschlossene Warmwassergeräte

geschlossene-warmwassergeraeteDiese Geräte werden zur verbrauchsnahen Versorgung einer Zapfstelle verwendet (z. B. Waschtisch, Spüle) und stehen nicht unter Wasserleitungsdruck.
Über eine offene Armatur ist der Behälter stets mit der Außenluft verbunden. Wird warmes Wasser entnommen, öffnet das Warmwasserventil den Kaltwasserzulauf zum Gerät. Das kalte Wasser strömt unten in den Behälter und drückt das leichtere warme Wasser zur Zapfstelle oben aus dem Gerät.
Mit einem offenen Gerät kann jeweils nur eine Zapfstelle versorgt werden.

Quelle: AEG Haustechnik

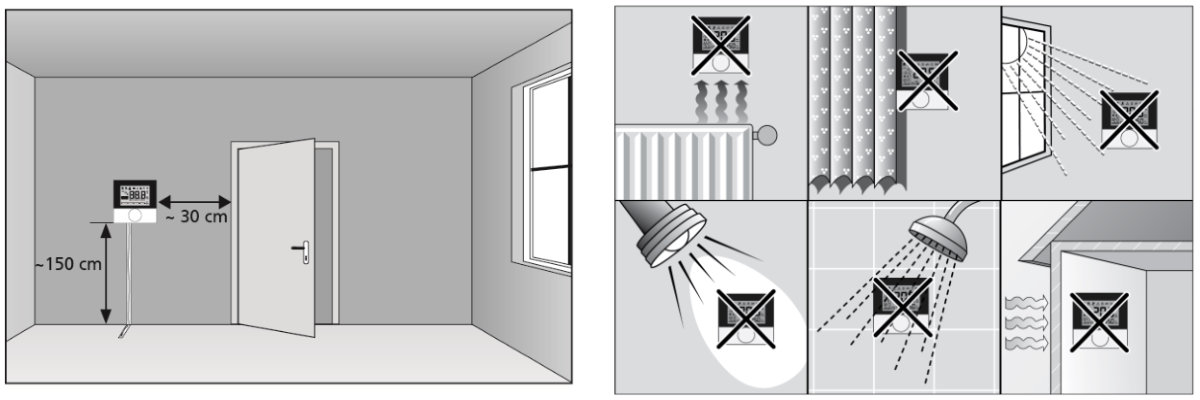

Optimaler Montageort von Raumthermostaten

Damit ein Raumthermostat die genauen Raumtemperaturen erfassen kann, sind für die Montage einige Punkte zu beachten.
Als Montageort des Raumtememperaturreglers ist nach Möglichkeit ein frei zugänglicher Ort empfohlen. Zusätzliche Wärmequellen wie z.B. Lampen, Sonneneinstrahlung, unmittelbar darunter montierte Heizkörper aber auch Zugluft können das Messergebnis erheblich beeinflussen.

Es ist darauf zu achten, dass der Raumthermostat auch rückseitig keiner Fremderwärmung oder -kühlung, z.B. bei Hohlwänden durch Zugluft oder Steigleitungen ausgesetzt wird.

montageort-raumthermostat
