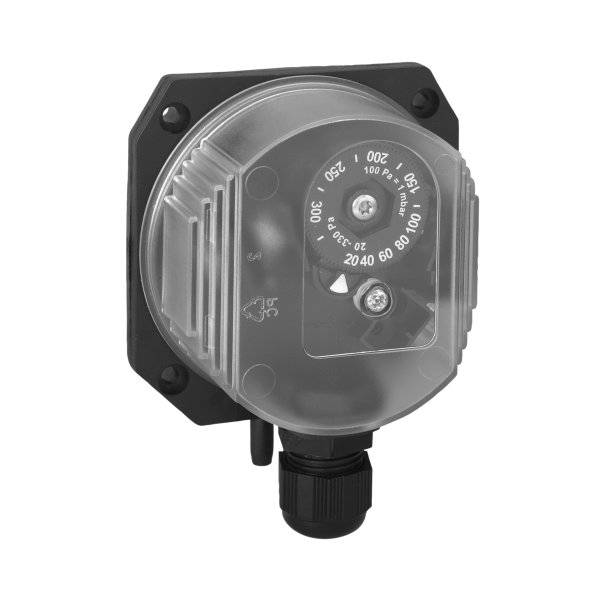

alre Differenzdruckschalter JDW-5

zur Überwachung von Überdruck, Differenz- oder Unterdruck

Alre Differenzdruckschalter JDW-5 zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung, Grenzwertregler.

Schaltdruck ist beim alre Differenzdruckschalter JDW-5 mittels Handrad und Skala verstellbar. Der Schaltdruck weicht max. ±15 % vom eingestellten Sollwert ab, justiert bei steigendem Druck und senkrechter Membrane.

Hinweis

Wenn der Differenzdruckschalter einmal eine Spannung > 24 V und einen Strom > 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden.

Merkmale

• Inneneinstellung
• Regelbereich 30...500 Pa
• Max. Druck 5000 Pa
• Hysterese ca. 10...25 Pa
  (abhängig vom Einstellbereich)
• Schutzart IP54
• Wächter

Downloads zum Produkt

Bedienungsanleitung

Lieferumfang

• alre Differenzdruckschalter JDW-5
• Bedienungsanleitung
