Dyna Heizkreisverteiler für Fußbodenheizung mit 11 Kreisen und automatischer Durchflussregelung

Dyna Heizkreisverteiler für Fußbodenheizung aus Edelstahl mit 11 Heizkreisen, automatischer Durchflussregelung "AFC" und Durchflussmessern günstig online kau...

Marke: PEFRA Regeltechnik Artikelnummer: 133811002 Verfügbarkeit: Auf Lager Lieferzeit: 1-3 Werktage
133811002
365,00 € *

inkl. MwSt. zzgl. Versandkosten

  • Produktinformationen

    Produktinformationen

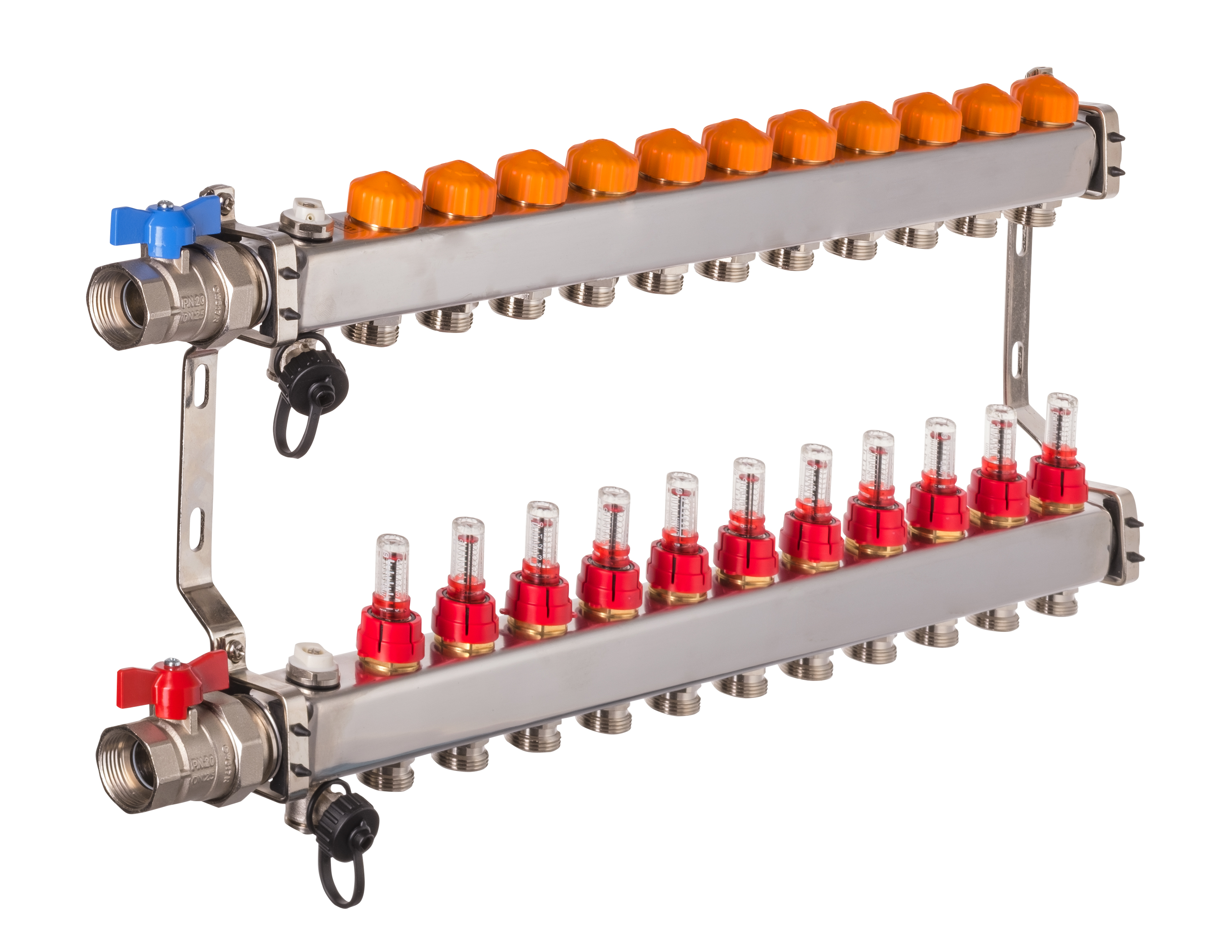

    Dyna Heizkreisverteiler für Fußbodenheizung mit 11 Kreisen

    und automatischer Durchflussregelung aus Edelstahl auf schallgedämmter Halterung

    Edelstahl Heizkreisverteiler für Fußbodenheizung, Wandheizung oder Deckenheizung mit 11 Heizkreisen und automatischer Durchflussregelung ("AFC" = Automatic Flow Control) zur gleichmäßigen und dauerhaft hydraulisch abgeglichenen Wärmeverteilung. Ventilabstand der voreinstellbaren Ventile mit integriertem Durchflussregler beträgt 50mm, Vor- und Rücklauf sind zur besseren Montage der Heizungsrohre versetzt angeordnet. Die Einstellung der Ventile zur Raumtemperaturregelung erfolgt per Hand über die mitgelieferten Handverstellern oder optional mit Raumthermostaten und thermischen Stellantrieben.

    Mittels verbauter "AFC"-Technologie ist der hydraulische Abgleich sehr einfach zu realisieren und bleibt dauerhaft erhalten. Im Vergleich zu herkömmlichen Heizkreisverteilern mit Drosselventilen und Durchflussanzeigen entfällt die zeitraubende Einstellung der benötigten Wassermengen für den hydraulischen Abgleich, insbesondere in weit verzweigten Systemen.



    Vorteile eines dynamischen Heizkreisverteilers mit automatischer Durchflussregelung

    In einem Heizsystem sind sämtliche hydraulischen Heizkreise voneinander abhängig. Darum wirkt sich die Durchflussänderung in einem Heizkreis auf alle aus, so dass die Überversorgung in den Heizkreisen ausgeregelt werden muss.
    Im Gegensatz zu herkömmlichen Heizkreisverteilern, welche Drosselventile und Durchflussanzeiger zur Einstellung der erforderlichen Durchflussmengen verwenden, erreicht unser Heizkreisverteiler DYNA-if den hydraulischen Abgleich automatisch mit einer Regelkartusche, so dass die eingestellte Durchflussmenge beibehalten wird. Dies gewährleistet eine konstante Durchflussmenge und vermeidet eine Überversorgung in einzelnen Heizkreisen, auch wenn benachbarte Kreise schließen.



    Merkmale

    • automatischer hydraulischer Abgleich
    • für Flächenheiz- und Kühlsysteme
    • für Decken-, Wand- und Fußbodenheizung
    • Verteilerbalken aus Edelstahlprofilen DN32
    • Verteiler mit beidseitigem 1" Innengewinde (balkenseitig) und 1" Kugelhahn für Systemanschluss, wahlweise rechts/links oder wechselseitig (Anschluss bei Auslieferung links)
    • mit integrierten, einstellbaren Ventilen je Heizkreis in Rücklauf
    • Anschlussgewinde M30x1,5, geeignet für Möhlenhoff Stellantriebe Antrieb 5

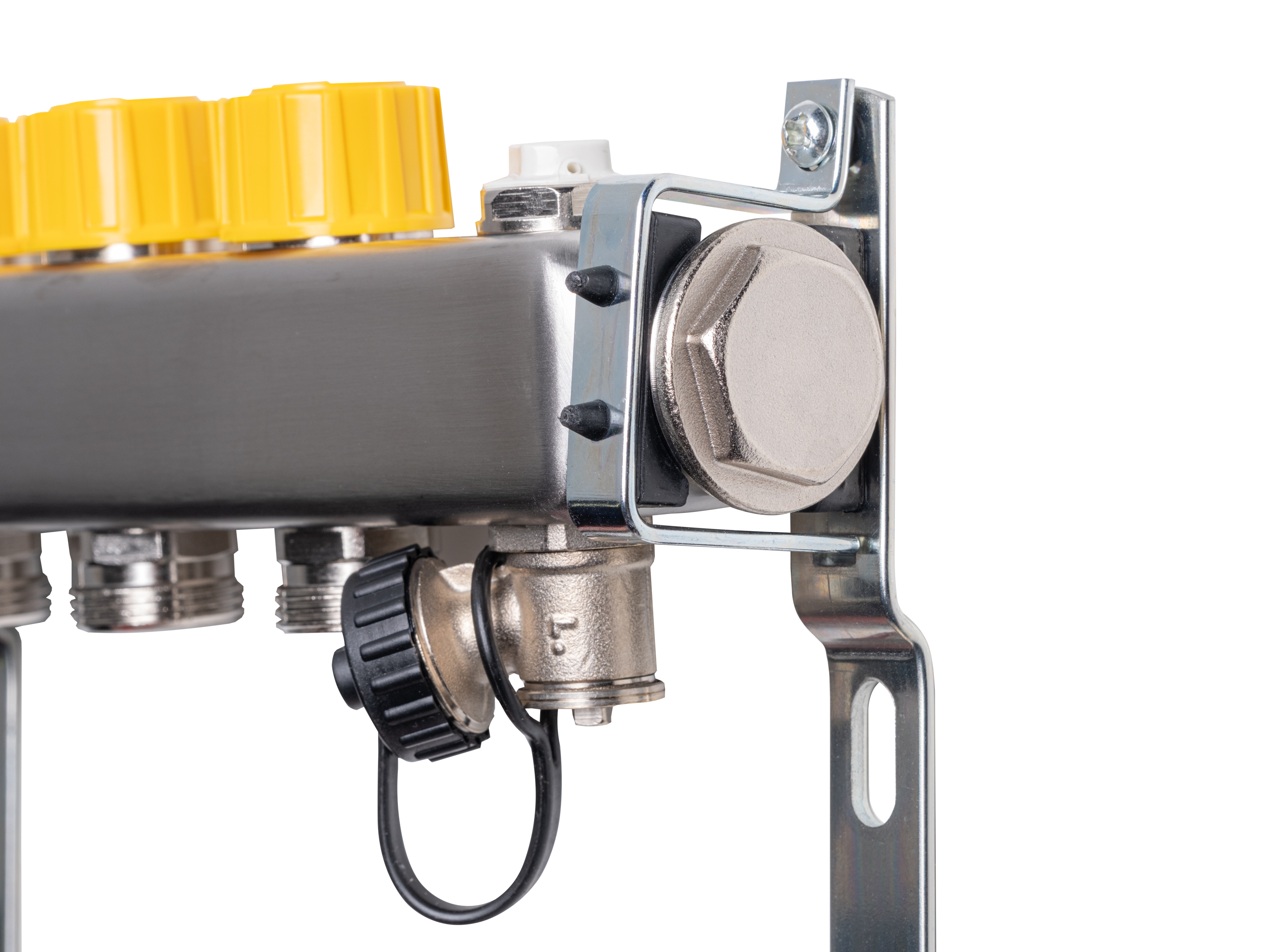

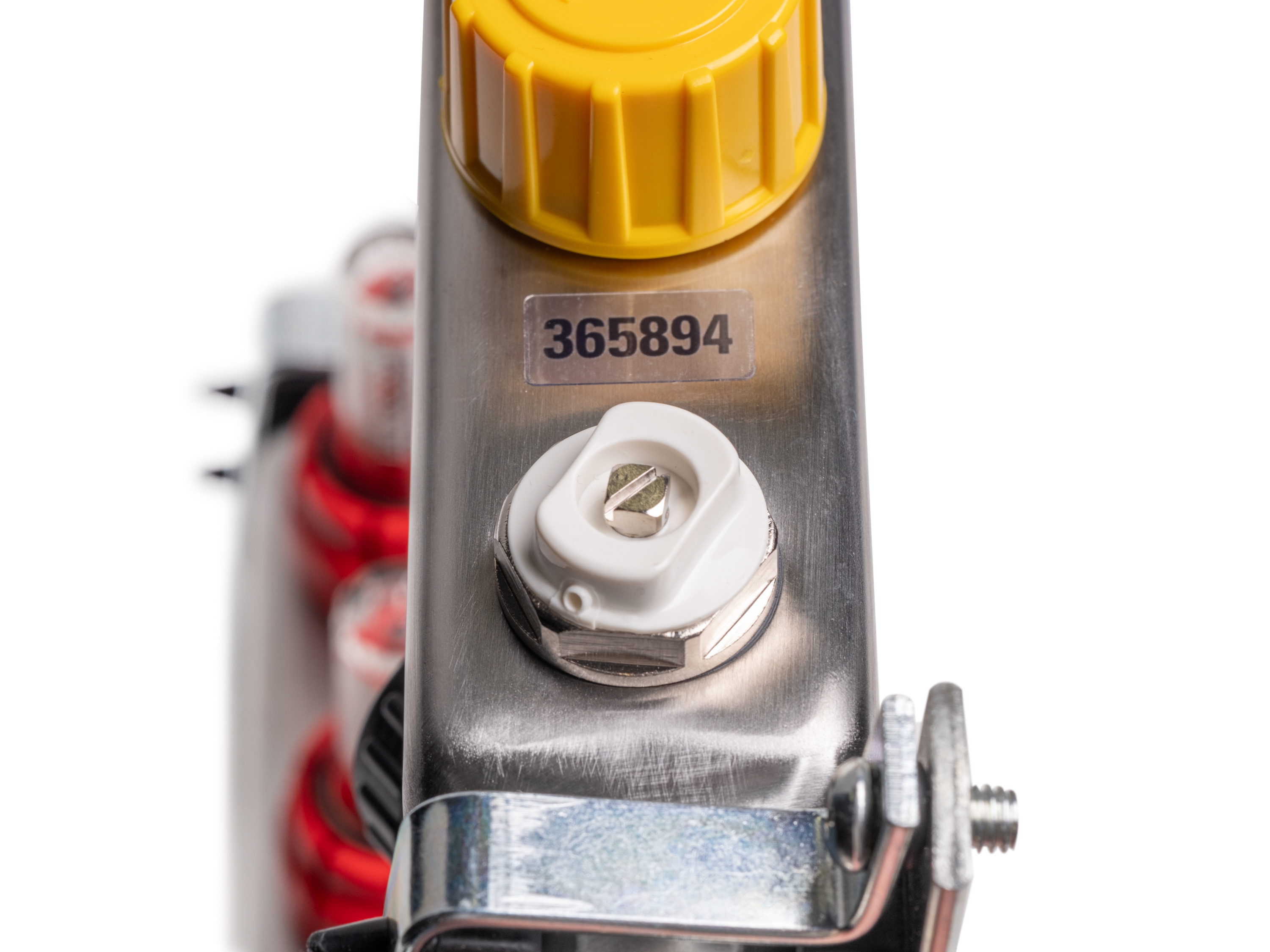

    • Entleerungs- und Entlüftungsarmatur in den Verteilerbalken integriert

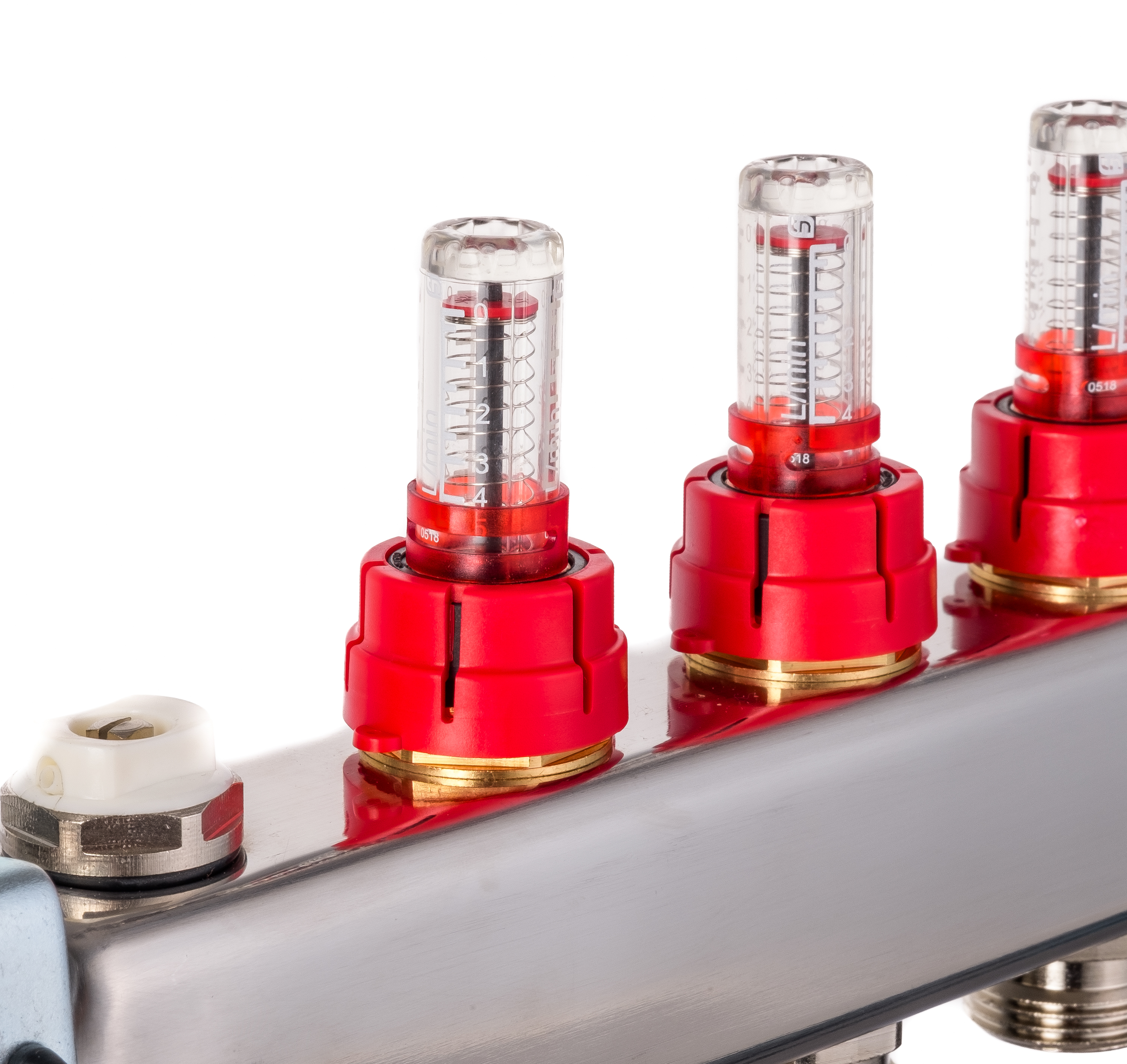

    • absperrbare Durchflussmesser 0-5 l/m im Vorlaufbalken
    • Fußbodenheizungsrohranschlüsse 3/4" Eurokonus
    • vormontiert auf schallgedämmter Halterung
    • Made in Germany



    Aufbau Vorlaufbalken

    Der Vorlaufbalken dieses Heizkreisverteilers besteht aus dem Edelstahlprofil DN32 mit Kugelhahn 1" (Innengewinde) für systemseitigen Anschluss, Durchflussmesser 0-5 l/min, einem Füll- bzw. Entleerhahn 1/2", Entlüftungsventil 1/2", Verschlussstopfen 1" und Anschlüsse für Heizungsrohre 3/4" Eurokonus.



    Aufbau Rücklaufbalken

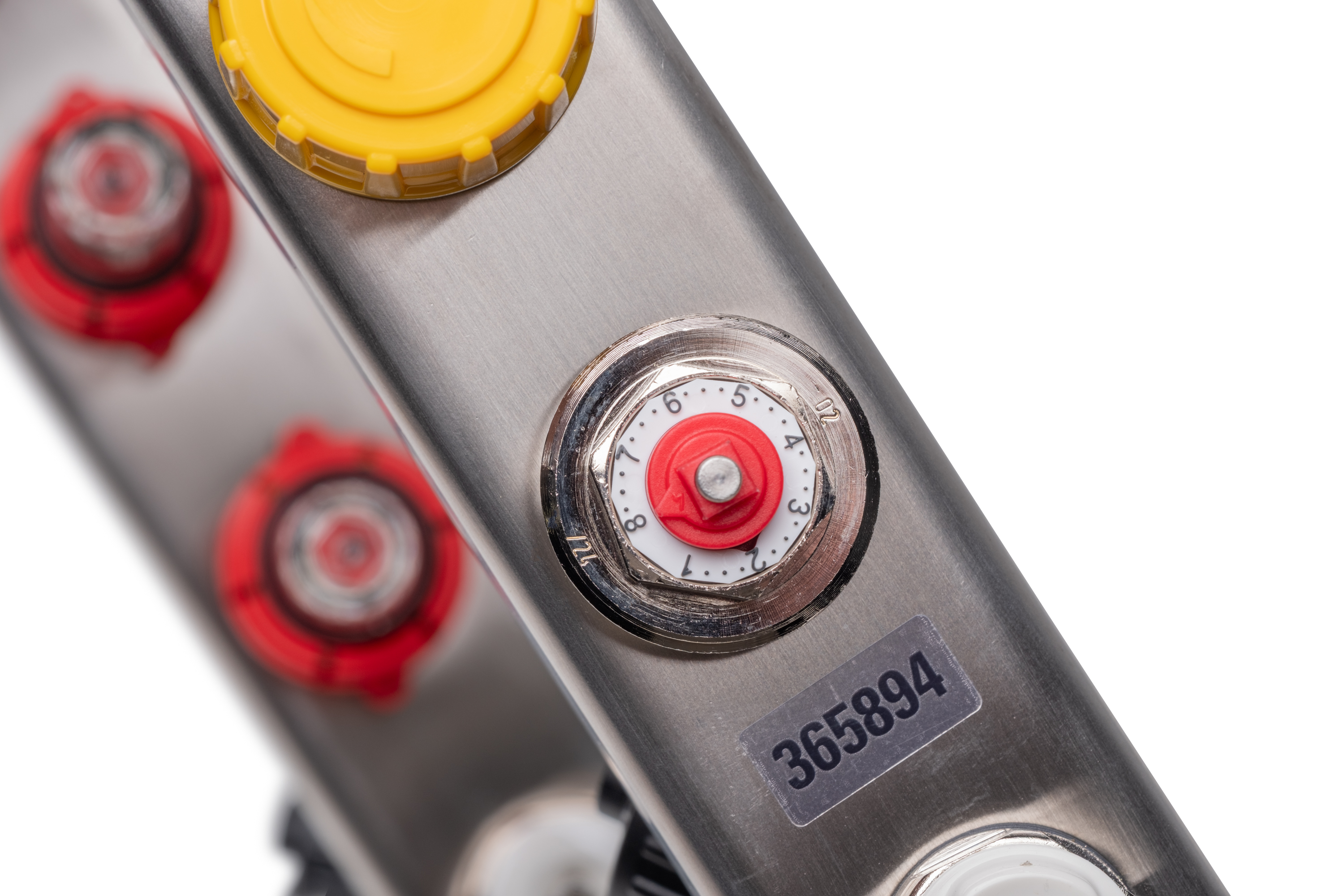

    Der Rücklaufbalken dieses Heizkreisverteilers besteht aus dem Edelstahlprofil DN32 mit Kugelhahn 1" (Innengewinde) für systemseitigen Anschluss, integrierte voreinstellbare Ventile M30 x 1,5 (Automatischer hydraulischer Abgleich - stufenlose Durchflusseinstellung von 30-300 l/h - Differenzdruck max. 60kPA, min. 15 kPA (30-150 l/h) bis 20 kPA (150-300 l/h), einem Füll- bzw. Entleerhahn 1/2", Entlüftungsventil 1/2", Verschlussstopfen 1" und Anschlüsse für Heizungsrohre 3/4" Eurokonus.



    Downloads zum Produkt

    Einstellanleitung
    Datenblatt

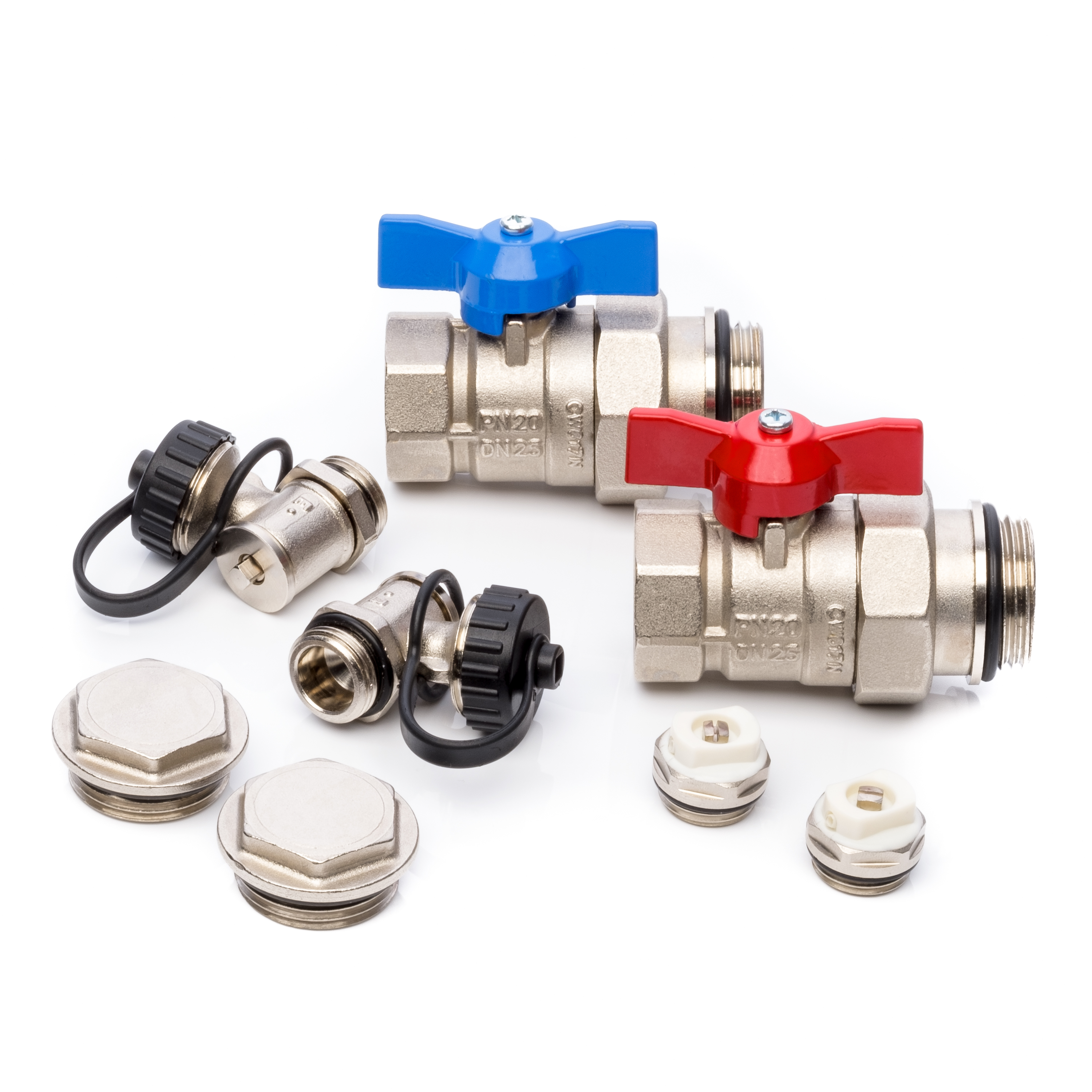

    Lieferumfang

    • Edelstahl Heizkreisverteiler Dyna-if für 11 Heizkreise
      (komplett vormontiert auf schallgedämmten Haltern)
    • 2x Kugelhahn 1"
    • 2x Verteilerstopfen 1"
    • 2x Füll- und Entleerhahn 1/2"
    • 2x Entlüftungsventil 1/2"
    • Bezeichnungsaufkleber
    • Einstellanleitung

    Zu unserem Dyna Heizkreisverteiler für Fußbodenheizung finden Sie hier die passenden Stellantriebe.

  • Bewertungen

    Bewertungen

    Kundenbewertungen für "Dyna Heizkreisverteiler für Fußbodenheizung mit 11 Kreisen und automatischer Durchflussregelung"
    Bewertung schreiben
    Bewertungen werden nach Überprüfung freigeschaltet.

    Die mit einem * markierten Felder sind Pflichtfelder.

Technische Daten

Heizkreise
11
Verteilerbalken
Edelstahl WSt-Nr. 1.4301
Dimension
Edelstahlprofil DN32, 1330 mm² Querschnittsfläche
Verteileranschluss
Kugelhahn 1“ Innengewinde (strangseitig) x 1“ Innengewinde (balkenseitig)
Vorlauf
Durchflussmengenmesser 0-5,0 l/min
Rücklauf
Integrierte Ventile M30x1,5, voreinstellbar - Automatischer hydraulischer Abgleich - stufenlose Durchflusseinstellung von 30-300 l/h - Differenzdruck max. 60kPA, min. 15 kPA (30-150 l/h) bis 20 kPA (150-300 l/h)
Heizkreisanschlüsse
3/4” AG mit Eurokonus

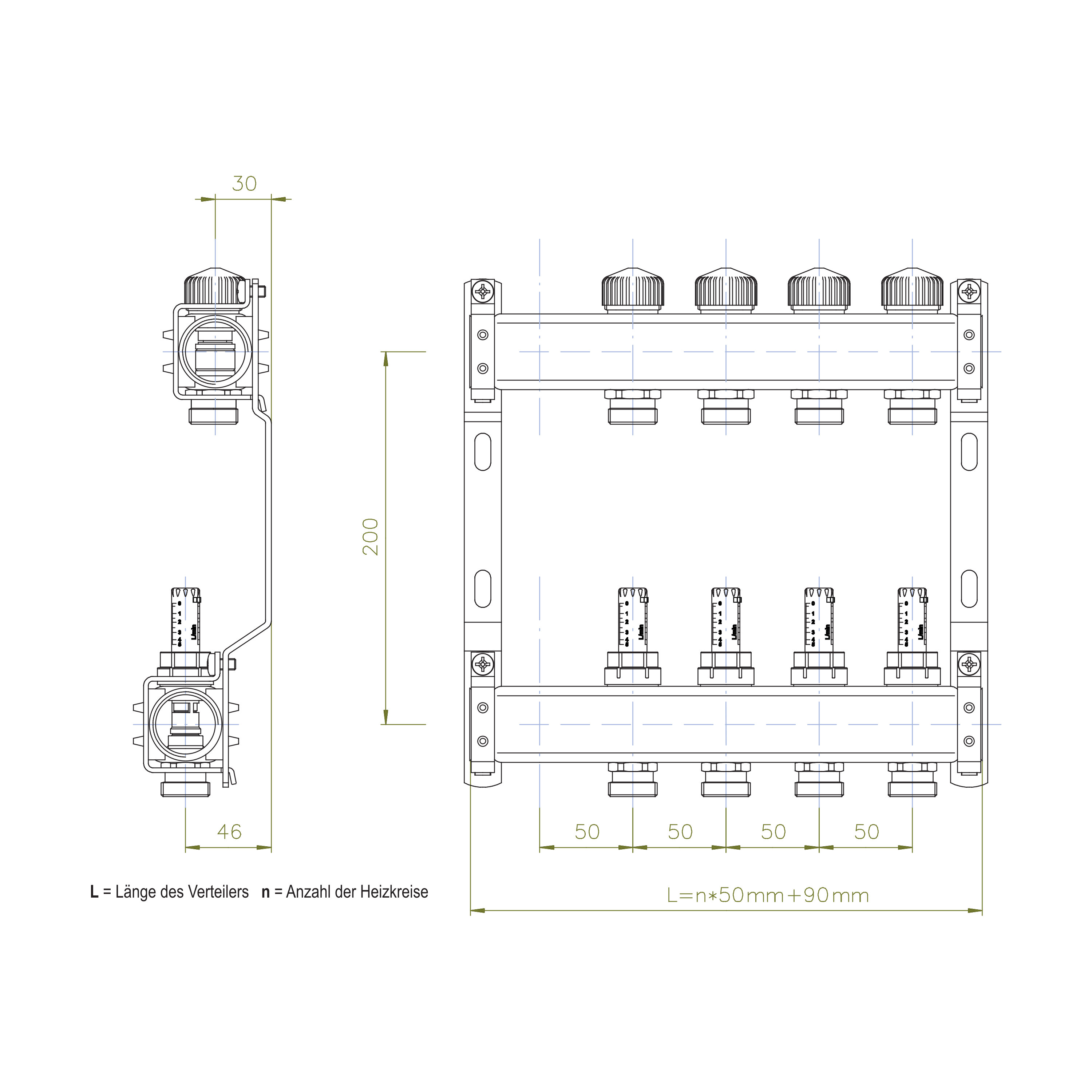

Mittenabstand der Anschlüsse
50 mm
max. Betriebsdruck
PN 6
Länge
640 mm
