Verteilerschrank UP Bautiefe 80-120mm für 12-14 Heizkreise

Verteilerschrank Unterputz mit 80mm Bautiefe ideal zum Einbau von Heizkreisverteilern einer Fußbodenheizung mit 12-14 Heizkreisen in eine Trockenbauwand.

Marke: PEFRA Regeltechnik Artikelnummer: 134614 Verfügbarkeit: Auf Lager Lieferzeit: 3-5 Werktage (Lieferung per Spedition nur innerhalb Deutschland möglich. Bitte beachten Sie die Hinweise zum Versand!).
134614
87,90 € *

inkl. MwSt. zzgl. Versandkosten

  • Produktinformationen

    Produktinformationen

    Verteilerschrank Unterputz UP 80 14/1050 mit Bautiefe 80mm

    ideal zur Unterbringung von Heizkreisverteilern in dünnen Trockenbauwänden

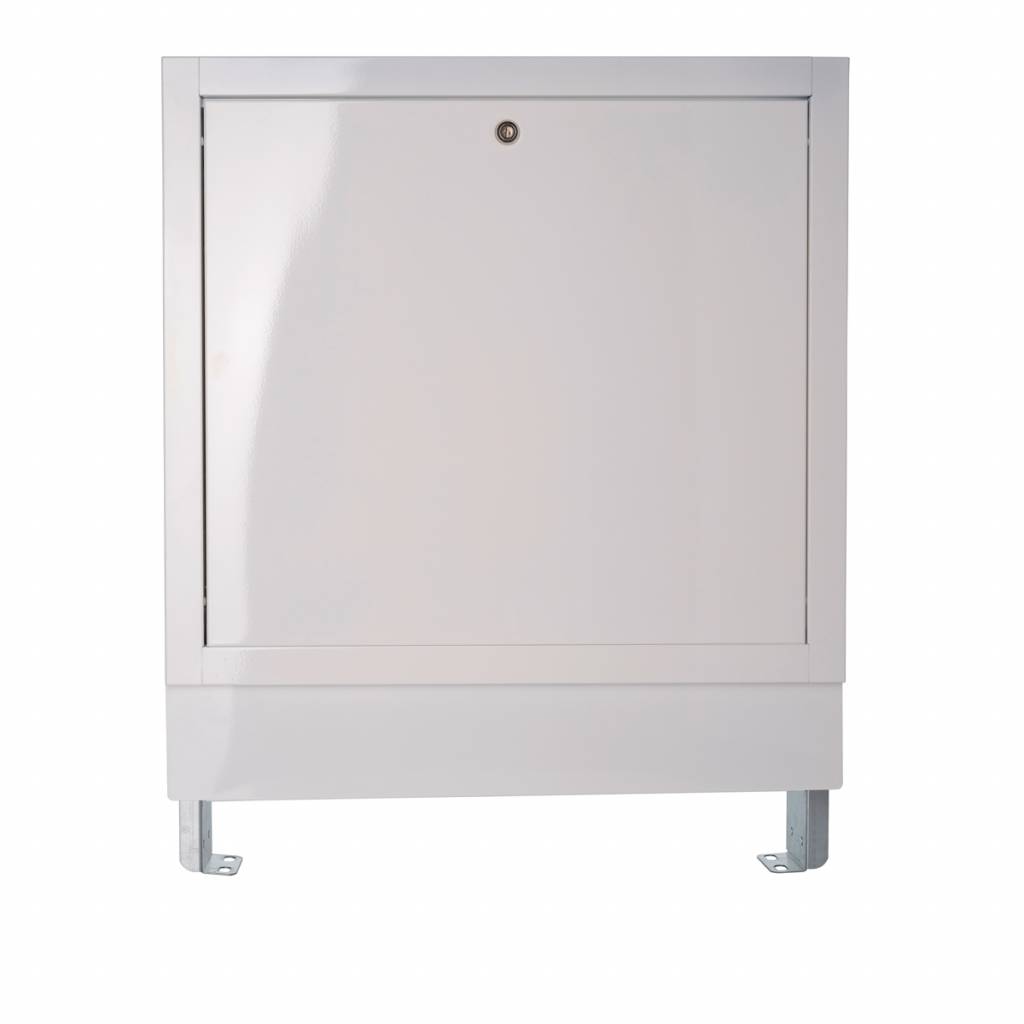

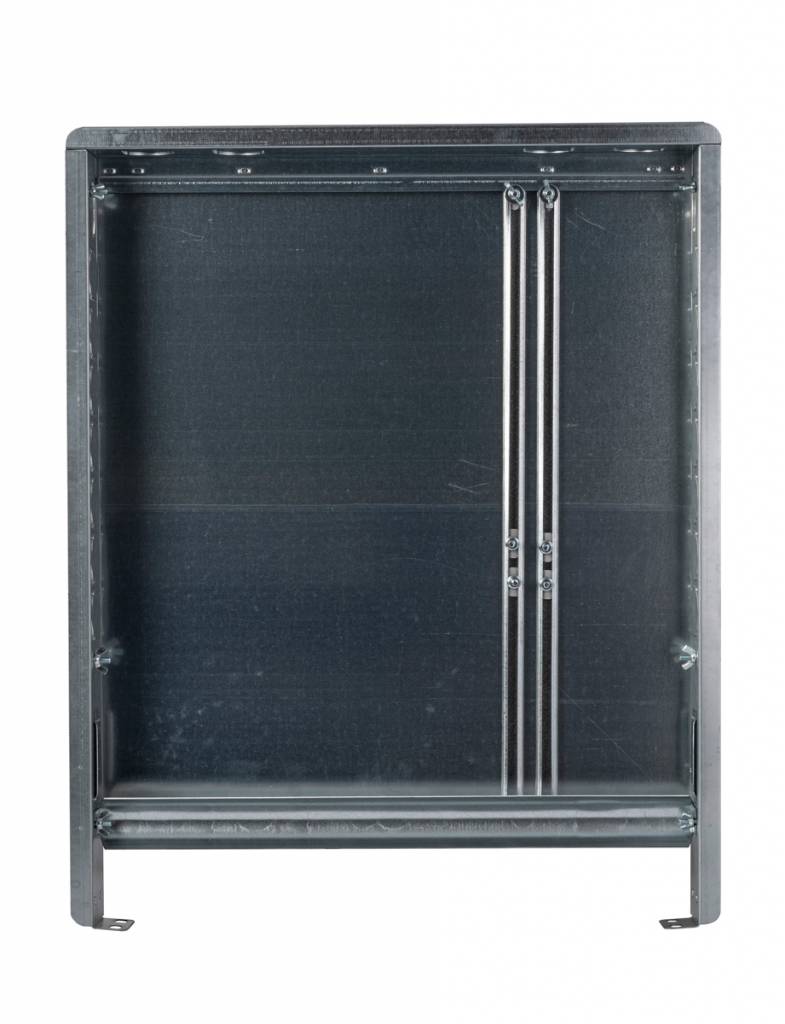

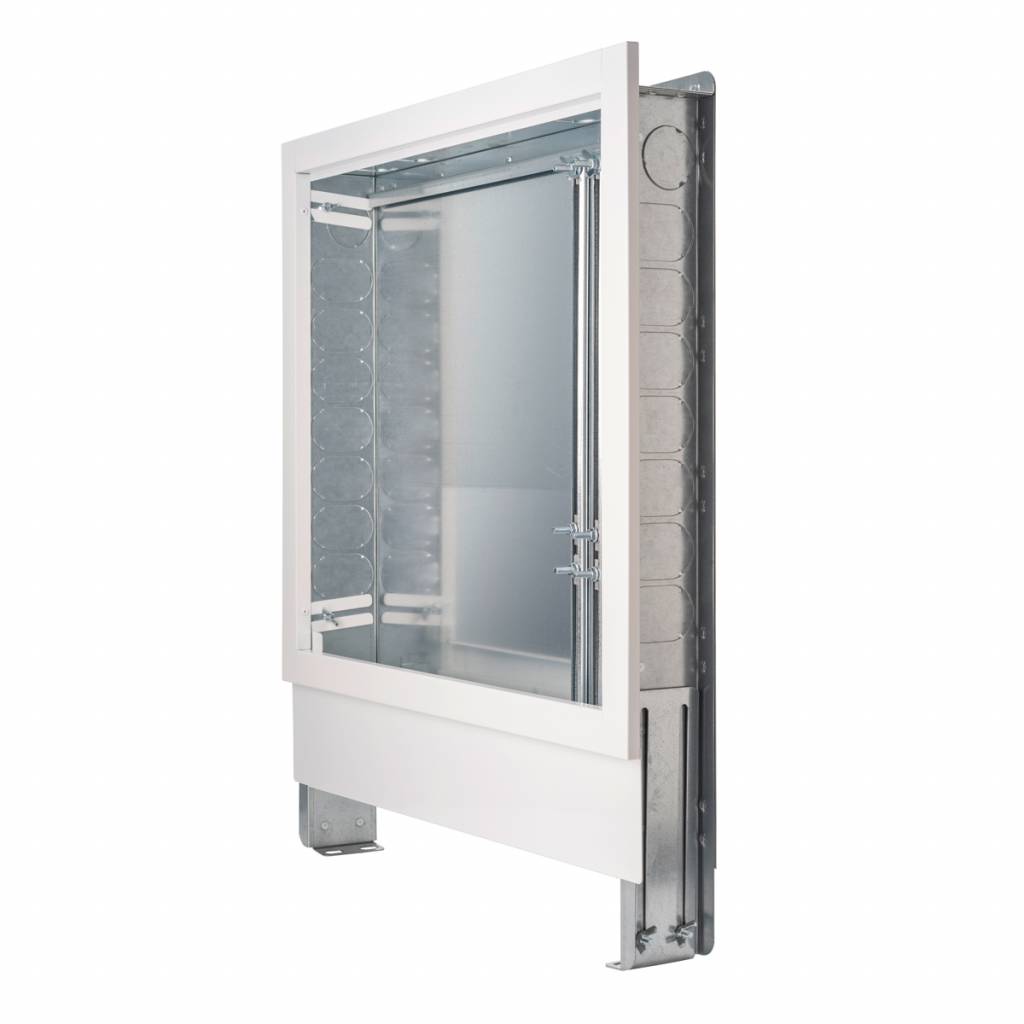

    Verteilerschrank Unterputz mit einer Bautiefe von nur 80 mm zur UP-Montage von Heizkreisverteilern einer Fußbodenheizung mit max. 12-14 Heizkreisen (ohne Wärmemengenzähler) in dünne Zwischen- oder Trockenbauwände. Die Einbauzarge besteht aus feuerverzinktem Stahl und ist mit beidseitigen Ausstanzungen zur Rohrdurchführung von Strangleitungen versehen. Der Verteilerschrank Unterputz wird mit einer separat verpackten kunststoffbeschichteten Front und Stecktür mit Drehriegel in verkehrsweiß RAL 9016 geliefert. Unter dem abnehmbaren und tiefenverstellnbaren Estrich-Prallblech befindet sich die integrierte Rohrumkehrung. Im Verteilerschrank Unterputz können neben dem Heizkreisverteiler auch Stellantriebe und die Regelklemmleiste einer Fußbodenheizung geschützt vor Verschmutzung oder Beschädigungen verbaut werden.

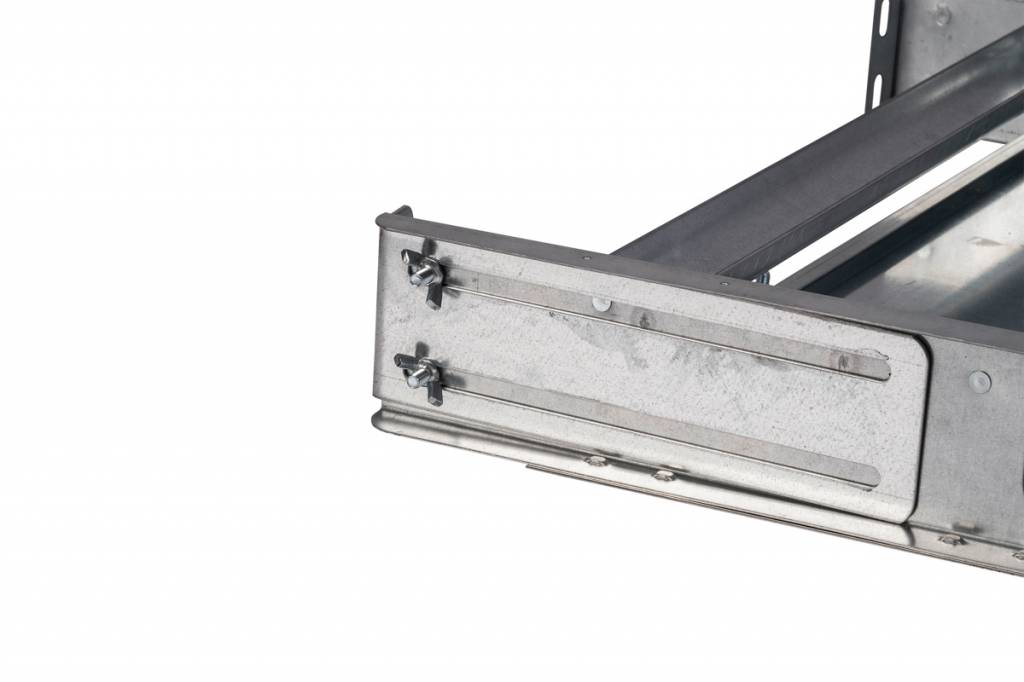

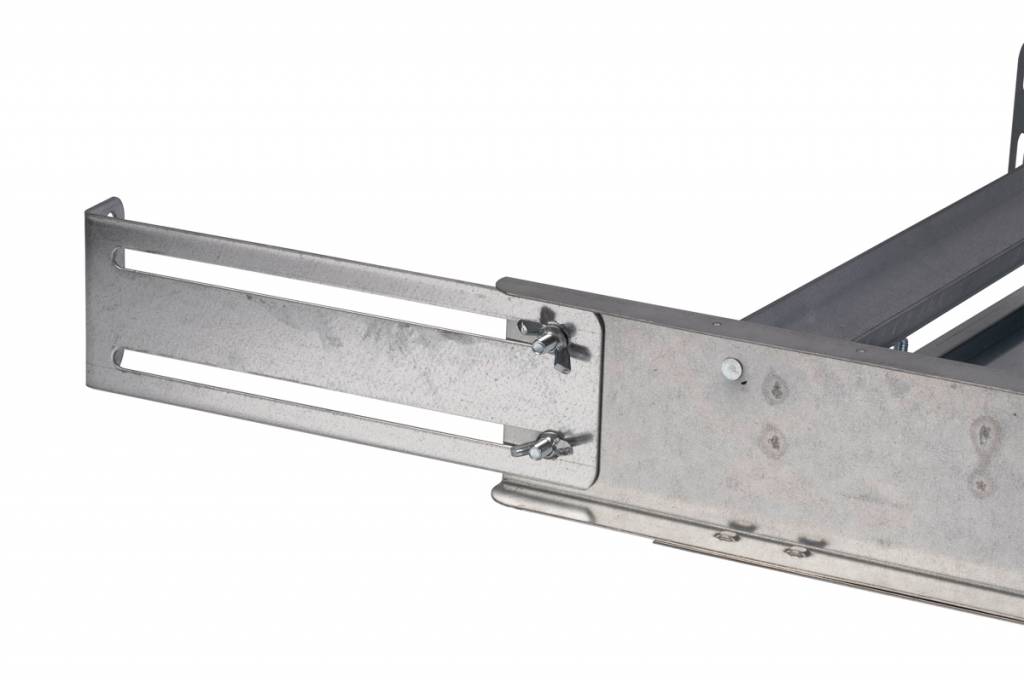

    Die Bautiefe ist variabel und bei diesem Verteilerschrank Unterputz stufenlos von 80 bis 120 mm einstellbar. Hierfür ist der Frontrahmen mit 4 Befestigungslaschen zur nachträglich Montage mit Flügelschrauben ausgestattet. Die Tür wird mit einem Drehverschluss verriegelt.



    Merkmale

    • Ideal zur Montage bei dünnen Trockenbauwänden

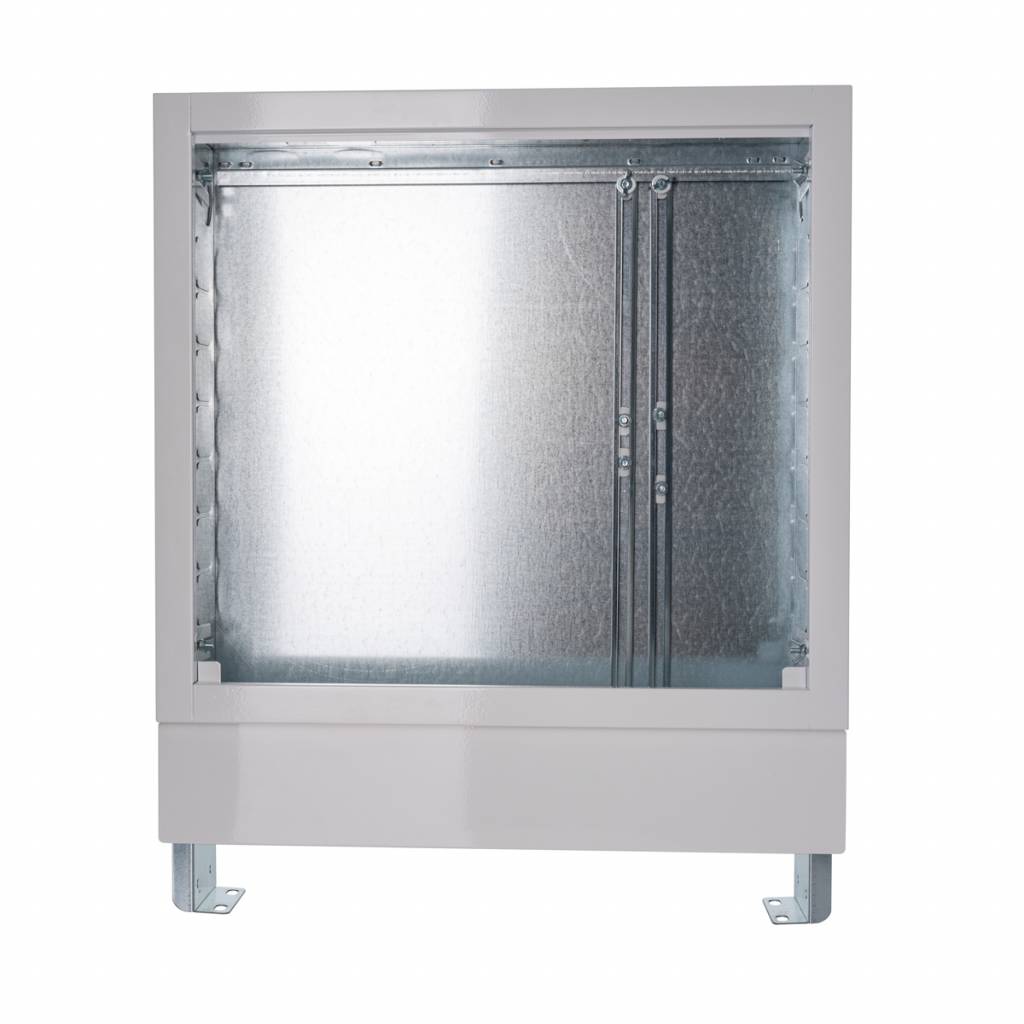

    • Einbauzarge aus feuerverzinktem Stahlblech

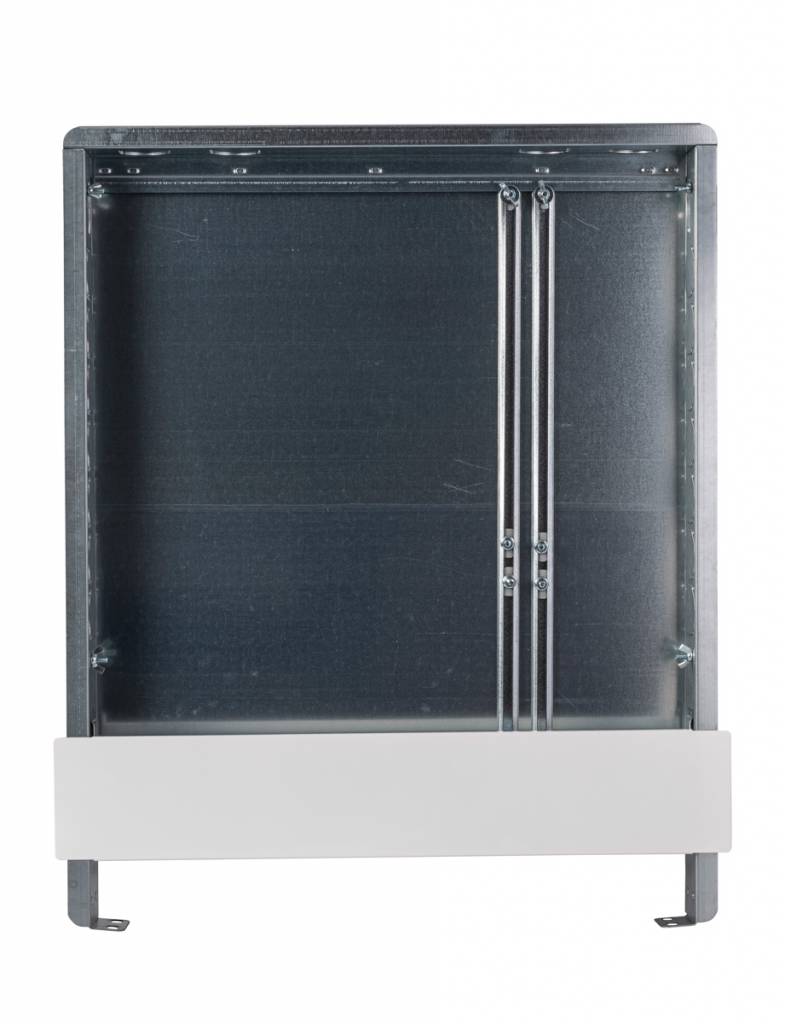

    • 2 stufenlos verstellbare Verteilerhalteschinen

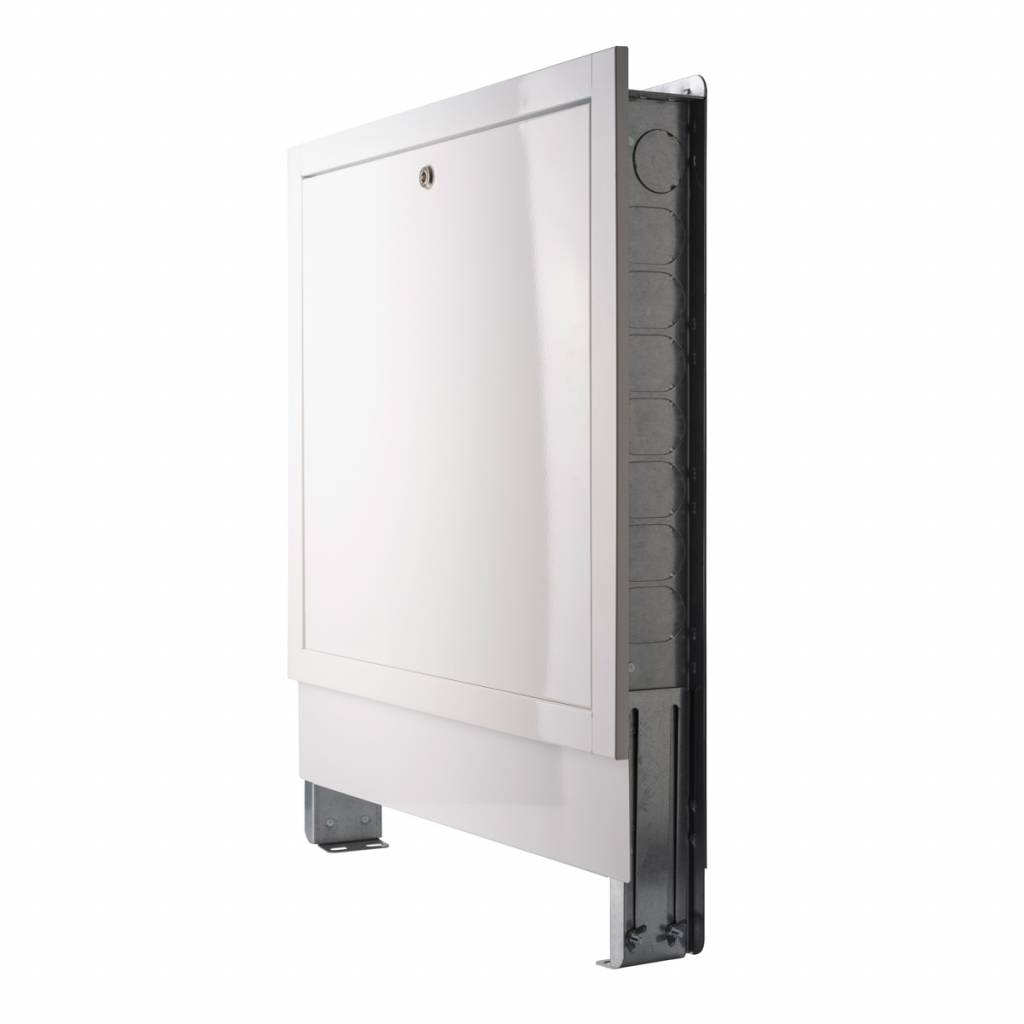

    • 2-teilige Front mit Stecktür tiefenverstellbar mit Drehriegel
    • Variable Bautiefe von 80-120 mm

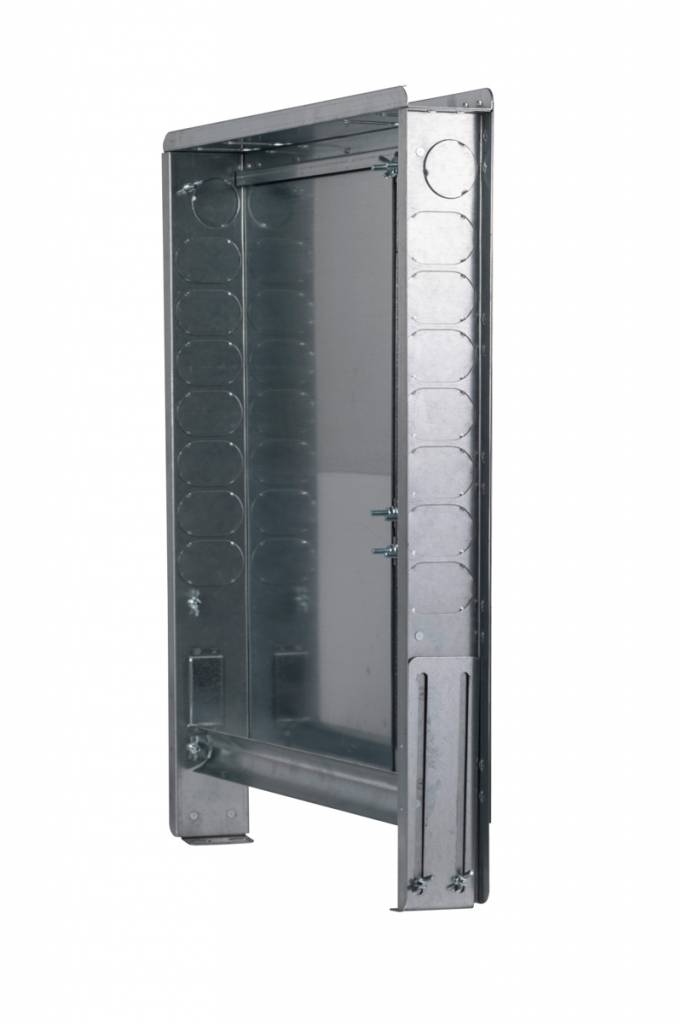

    • Beidseitig stufenlose Ausstanzungen
    • Vor- und Rücklaufanschlüsse wahlweise von links, rechts oder unten
    • Kunststoffbeschichtet in verkehrsweiß RAL 9016
    • Tiefenverstellbares Estrichblech
    • Höhenverstellbare Schrankfüße Stahl verstärkt
    • 2-teilig im Schutzkarton verpackt



    Montage

    Der Verteilerschrank wird zunächst auf den Rohfußboden gesetzt und mit den höhenverstellbaren Füßen auf die Höhe der Oberkante des Fertigfußbodens (OK FFB) ausgerichtet. Die höhenverstellbaren Füße sind zur sicheren Fixierung des Verteilerschranks mit Schrauben auf dem Rohfußboden und bei Bedarf zusätzlich die Rückwand der Einbauzarge zu befestigt. Das Estrichprallblech ist sowohl in der Höhe wie auch in der Tiefe verstellbar und deckt den Bereich zwischen Frontrahmen und Fertigfußboden ab, hier ist der bauseitige Aufbau der Sockelleiste zu beachten. Während der Bauphase kann der Grundschrank mit dem beigelegten Spritzschutzkarton abgedeckt werden.
    Nach Fertigstellung der Installation wird die Front mittels Befestigungslaschen (diese sind zur einfacheren Lagerung im Auslieferungszustand eingeklappt) und Flügelschrauben an der Zarge befestigt und das Estrichprallbrech ausgerichtet.

    Dieser Verteilerschrank ist aufgrund der gerigen Bautiefe nicht zum Einbau von Kompakt-Regelstationen geeignet.



    Unser Tipp:

    Wenn Sie zur Verdrahtung Ihrer Stellantriebe und Raumthermostate eine Regelklemmleiste im Verteilerschrank Unterputz einbauen, verwenden Sie bitte für ausreichend Platz den nächstgrößeren Schrank-Typ bzw. addieren ca. 25-30 cm zur Breite des ursprünglich gewählten Verteilerschranks.



    Downloads zum Produkt

    Datenblatt



    Lieferumfang

    • Verteilerschrank Unterputz 80 14/1050
      (2-teilig im Karton verpackt)

    Passend zum Verteilerschrank finden Sie hier unsere Dyna Heizkreisverteiler für Fußbodenheizung.

  • Bewertungen

    Bewertungen

    Kundenbewertungen für "Verteilerschrank UP Bautiefe 80-120mm für 12-14 Heizkreise"
    Bewertung schreiben
    Bewertungen werden nach Überprüfung freigeschaltet.

    Die mit einem * markierten Felder sind Pflichtfelder.

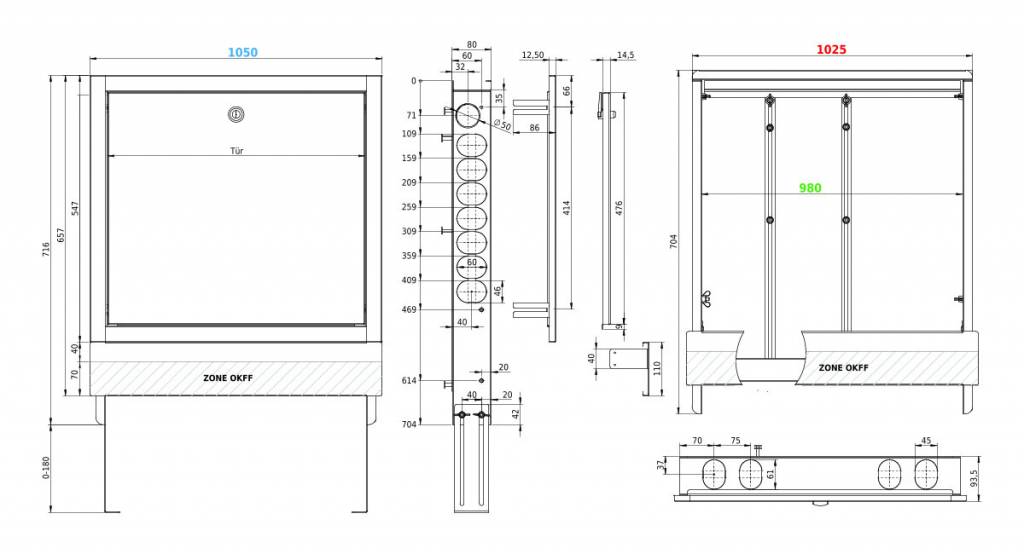

Technische Daten

Heizkreise
max. 12-14
Breite
1025 mm
Höhe
700-800 mm
Tiefe
80-120 mm
Breite Front
1050 mm
Breite Tür
980 mm
Nischenmaß Rohbau BxHxT
1045x730x80-120 mm
