PEFRA Raumthermostat RTSD 805-230/HK Touch

mit LED-Display und geräuschlosem Triac zum Heizen/Kühlen über CO-Kontakt bei Wärmepumpen mit Kühlfunktion im modernen Hochglanz Design.

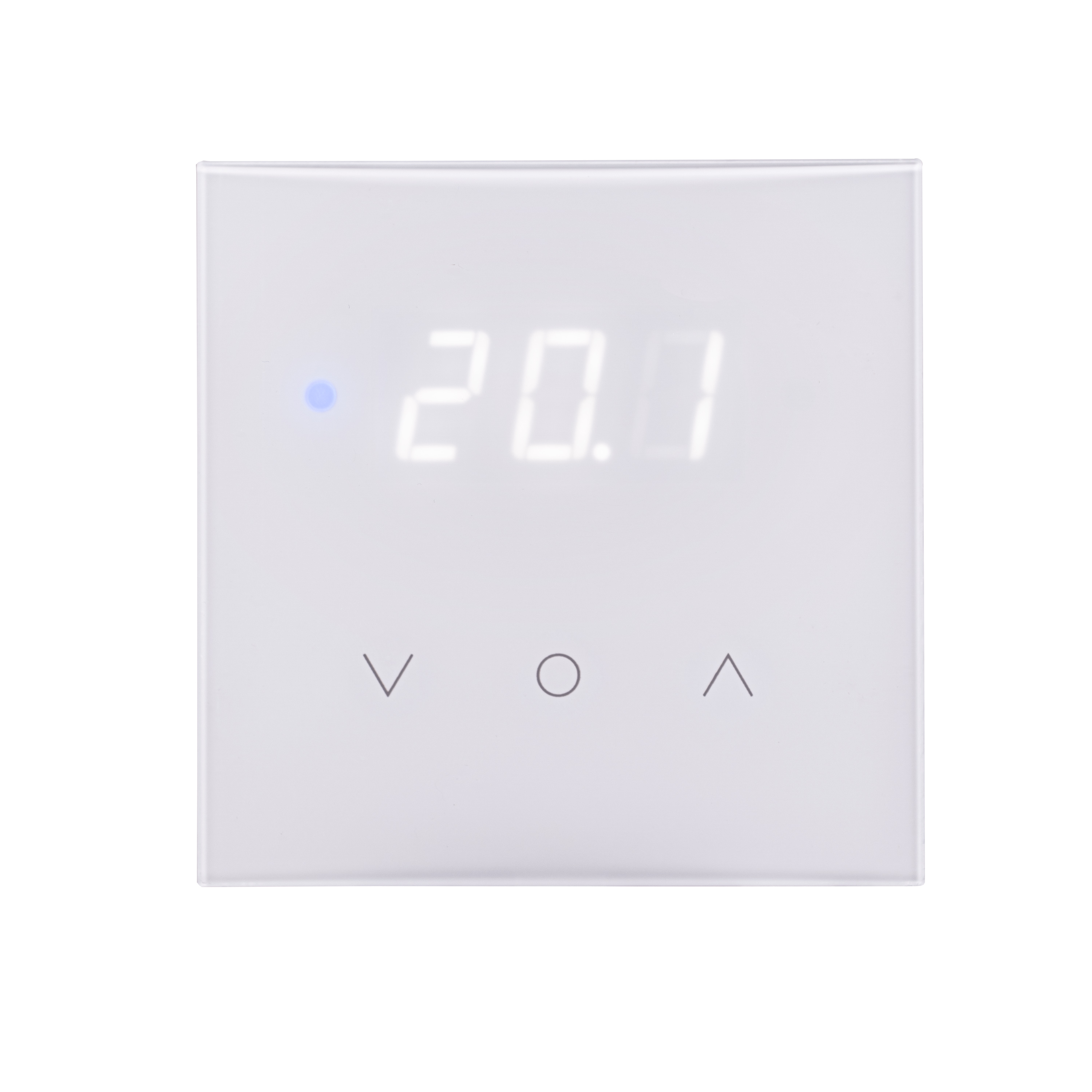

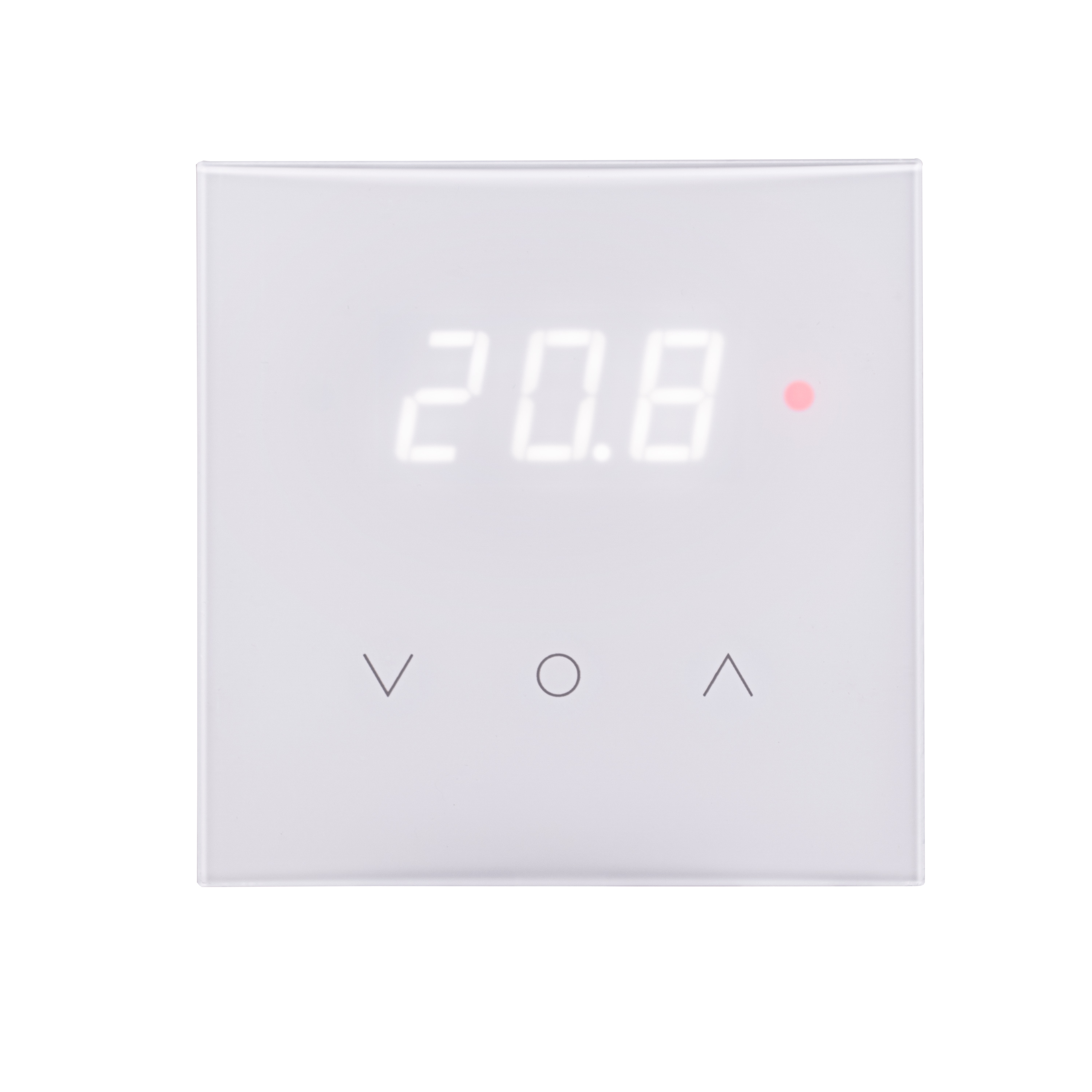

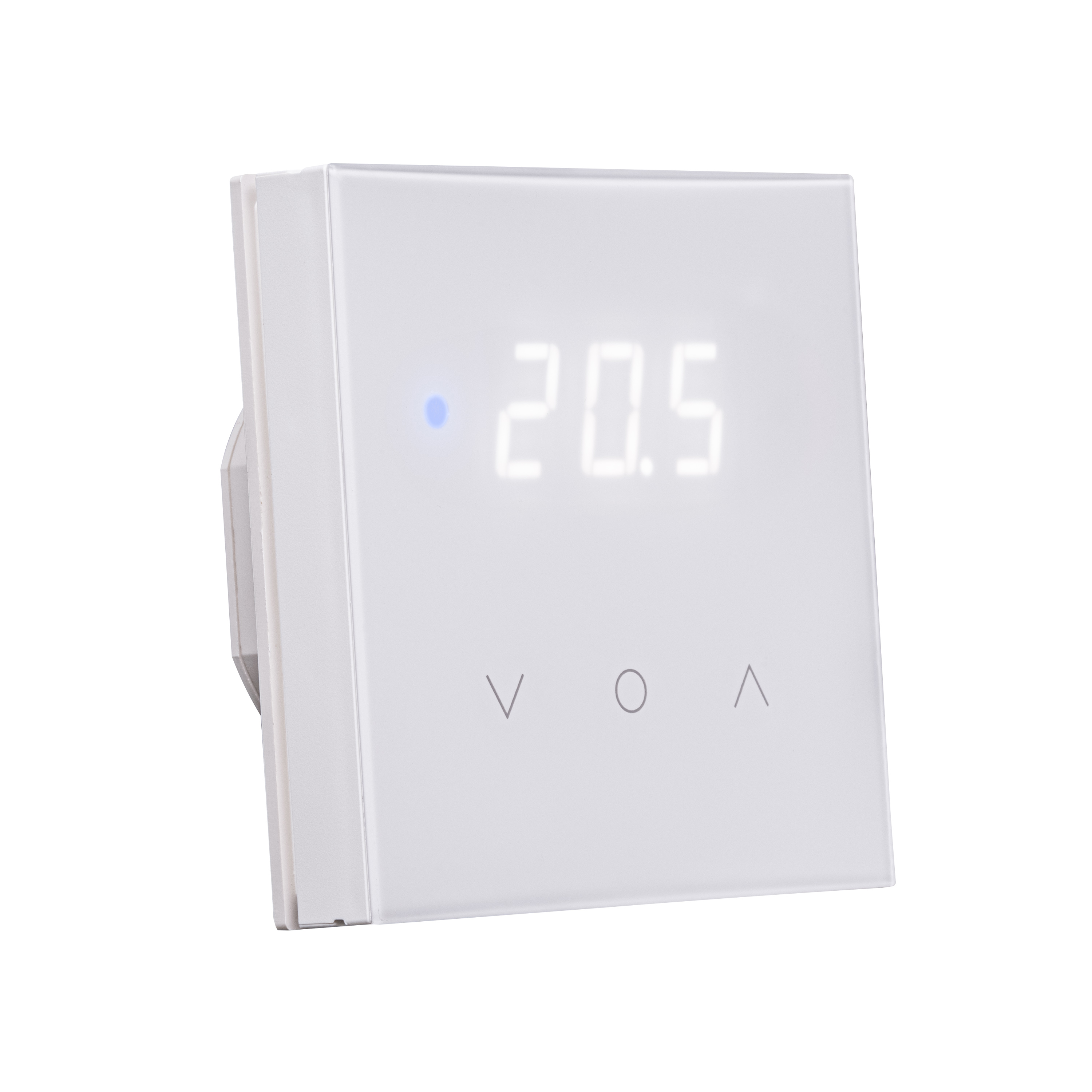

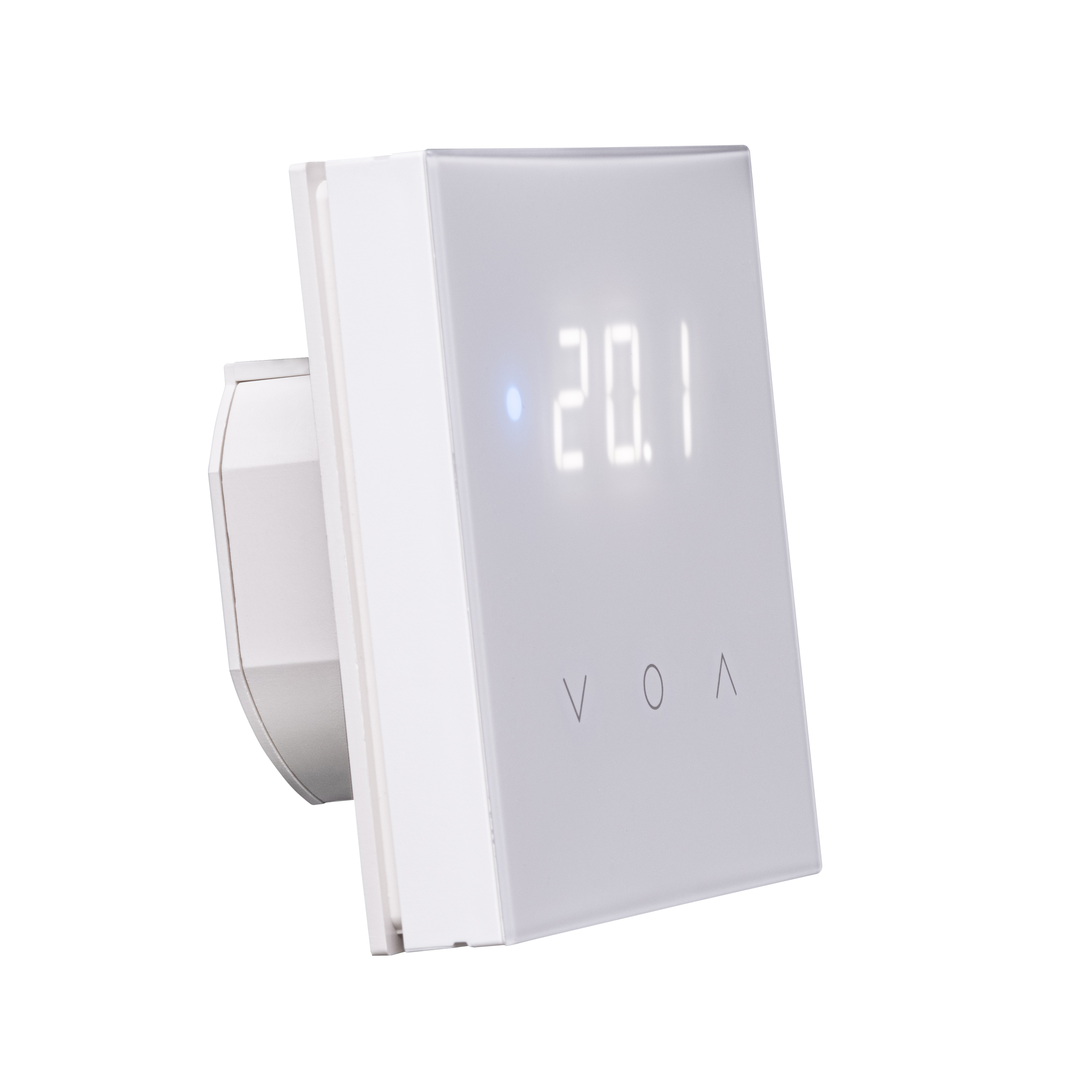

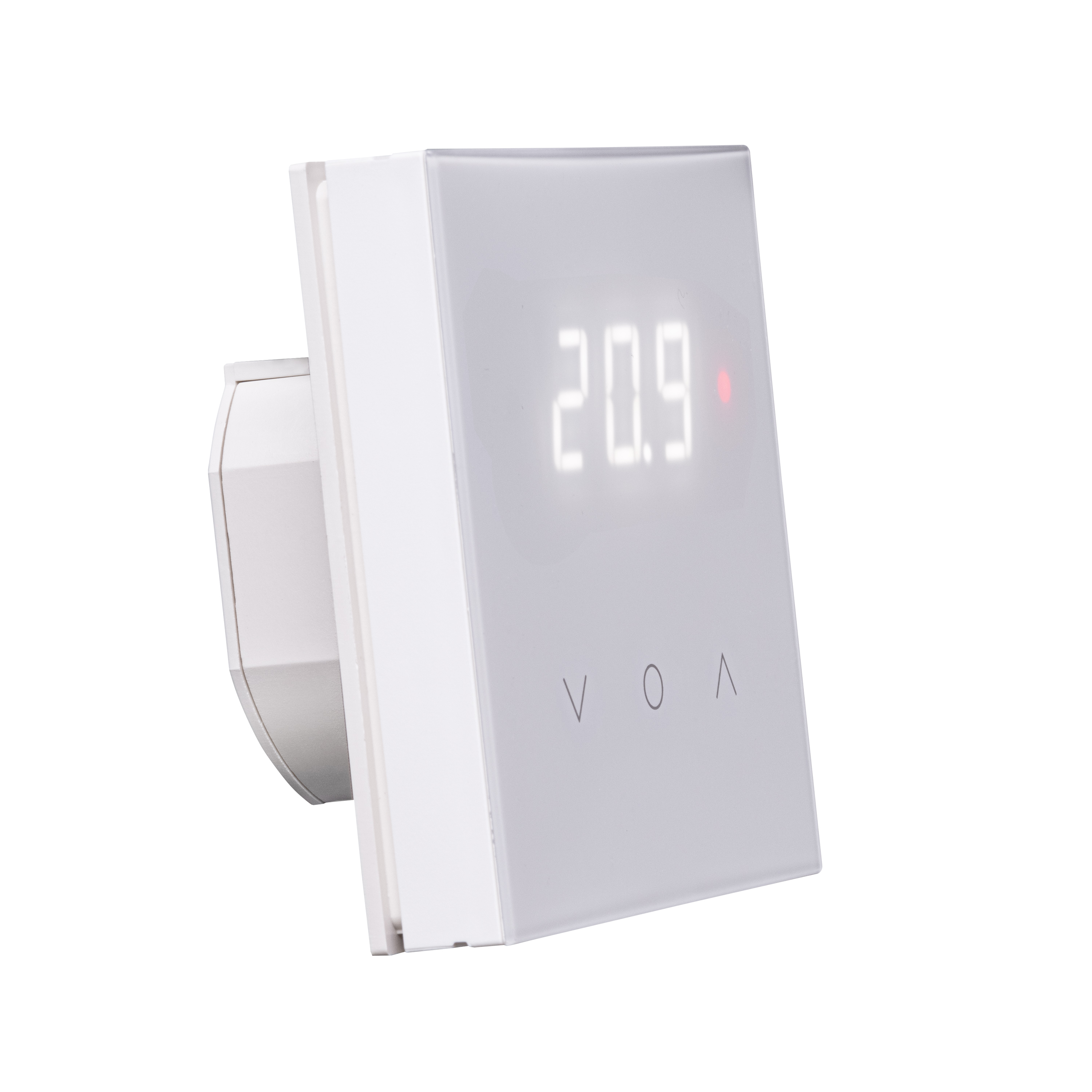

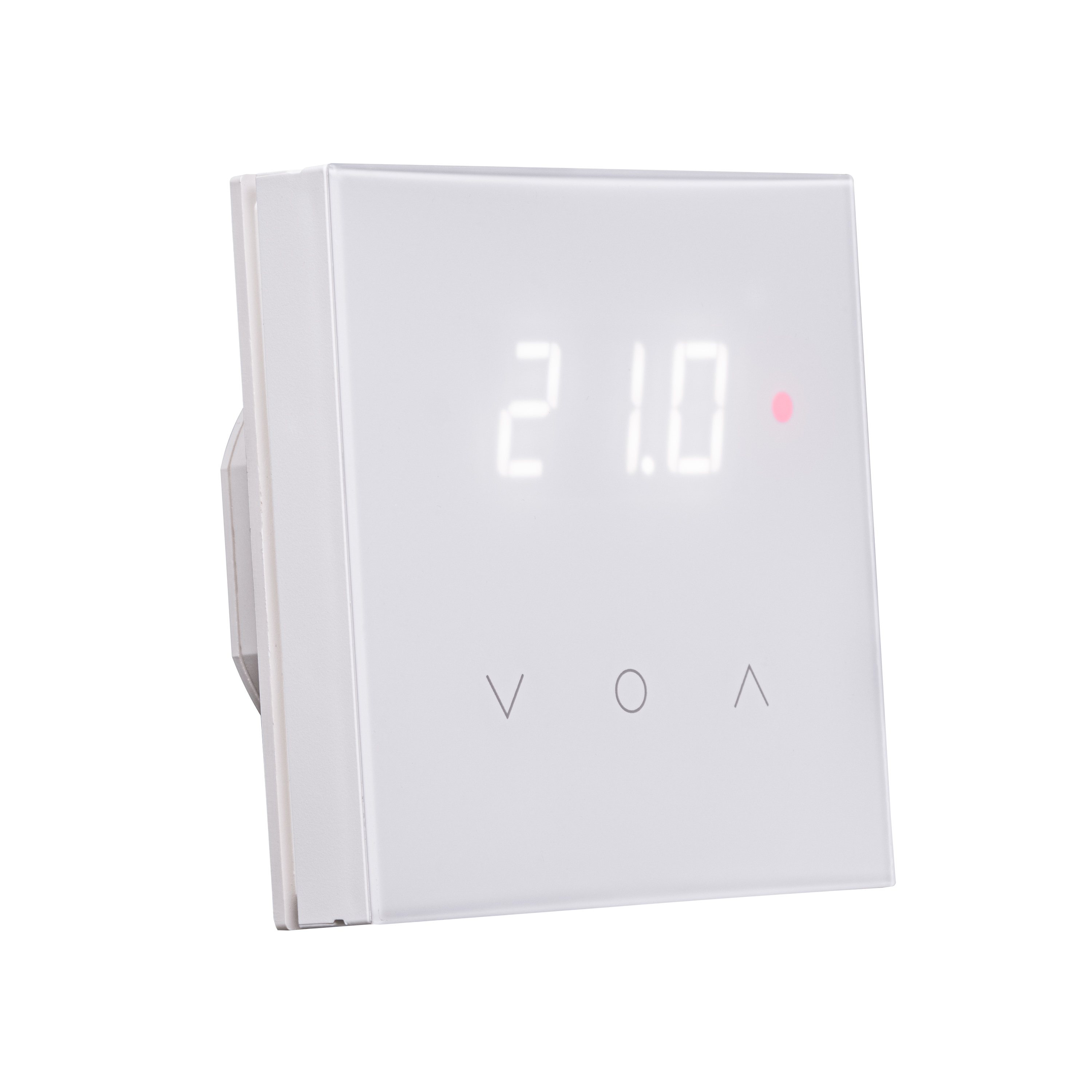

Das Raumthermostat RTSD 805-230/HK Touch im modernen Hochglanz Design mit LED-Display und Sensortasten ist ein hochwertiger Regler "Made in Germany" mit geräuschlosem Triac und CO-Kontakt für automatisches Umschalten zwischen Heizen/Kühlen bei Wärmepumpen mit Kühlfunktion. Das sparsame LED-Display ist dimmbar und zeigt im Ruhezustand die aktuelle Raumtemperatur an, sieht zudem nicht nur übersichtlich und stilvoll aus, sondern ist gleichermaßen ressourcenschonend und kostensparend. Über die drei Sensortasten können verschiedenste Parameter wie Raumtemperatur, Kindersicherung, Fühlerabgleich oder die Ventilschutzfunktion gewählt werden. Der interne Halbleitersensor erfasst präzise die Raumtemperatur und das Raumthermostat RTSD 805-230/HK Touch regelt bei Bedarf mittels geräuschlosen Triacausgang bis zu 5 direkt angeschlossene Stellantriebe, dabei ist die max. zulässige Stromaufnahme von 0,8A nicht zu überschreiten. Die Frostschutzfunktion aktiviert den Regler auch im OFF-Modus und schaltet bei Unterschreiten der Raumtemperatur von 4°C die Heizung ein. Eine Bediensperre deaktiviert die Sensortasten und schützt das Raumthermostat RTSD 805-230/HK Touch vor ungewollten oder unbefugten Änderungen z. B. in öffentlichen Bereichen.

Change Over-Kontakt zum automatischen Umschalten zwischen Heizen/Kühlen

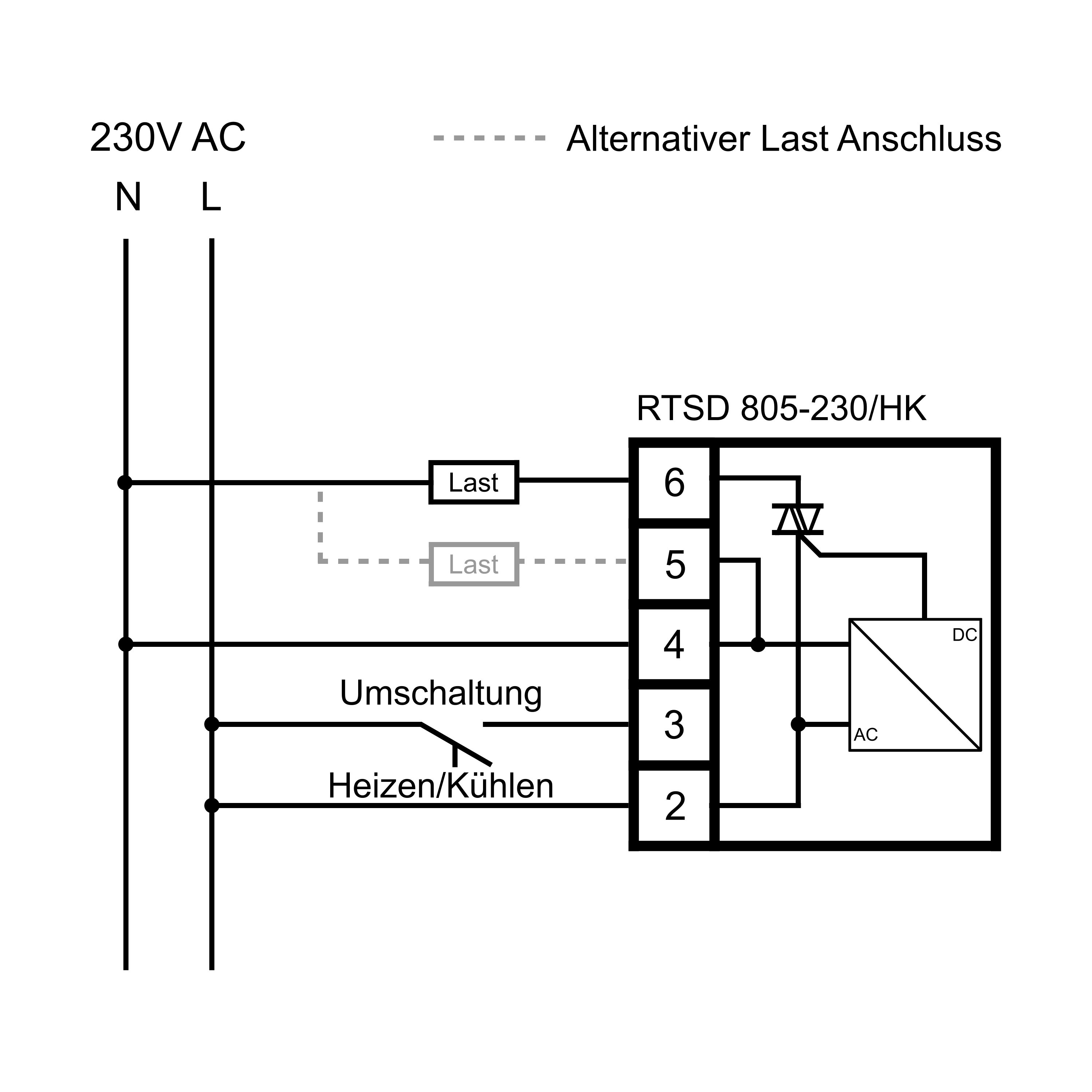

Für Wärmepumpen mit Kühlfunktion ist der RTSD 805-230/HK mit einer zusätzlichen Anschlussklemme (CO-Kontakt) für Heizen/Kühlen ausgestattet. Wird dieser sog. CO-Kontakt auf Signal einer Wärmepumpe betätigt, schaltet das Raumthermostat RTSD 805-230/HK automatisch in den Kühl-Modus und kehrt den Schaltausgang um. Im Vergleich zu einer herkömmlichen Installation wird hier lediglich eine zusätzliche Leitung (z.B. 3x1,5m² NYM-J) von der Wärmepumpe zu jedem Heizkreisverteiler und ein Relais mit potentialfreiem Kontakt benötigt. Sollte diese zusätzliche Steuerleitung nicht vorhanden sein, z.B. bei der nachträglicher Umrüstung auf eine Wärmepumpe mit Kühlfunktion, kann man den Regler einfach per Hand im Menü von Heizen auf Kühlen umschalten.

Ventilschutzfunktion

Um ein Festsitzen der angeschlossenen Stellantriebe und Ventile durch lange Standzeiten zu vermeiden, ist das Raumthermostat RTSD 805-230/HK Touch mit einer Ventilschutzfunktion ausgestattet, diese steuert den Schaltausgang alle 7 Tage für 10 Minuten an.

Pulsweitenmodulation PWM

Für eine besonders präzise Temperaturregelung ist beim Raumthermostat RTSD 805-230/HK Touch neben der 2-Punkt Regelung auch die Pulsweitenmodulation (PWM) verfügbar. PWM liefert im Zusammenspiel mit herkömmlichen thermischen Stellantrieben ein stetigähnliches Regelverhalten und vermeidet so das Überschwingen einer Flächen- bzw. Fußbodenheizung, für eine gleichmäßige und sparsame Wärmeverteilung. Die Zykluszeit beträgt 1 Minute bei einem Regelbereich von 1,5 K, die Ein-/Ausschaltzeit wurden speziell auf die Regelung von Warmwasser Fußbodenheizungen abgestimmt.

Anschluss und Montage

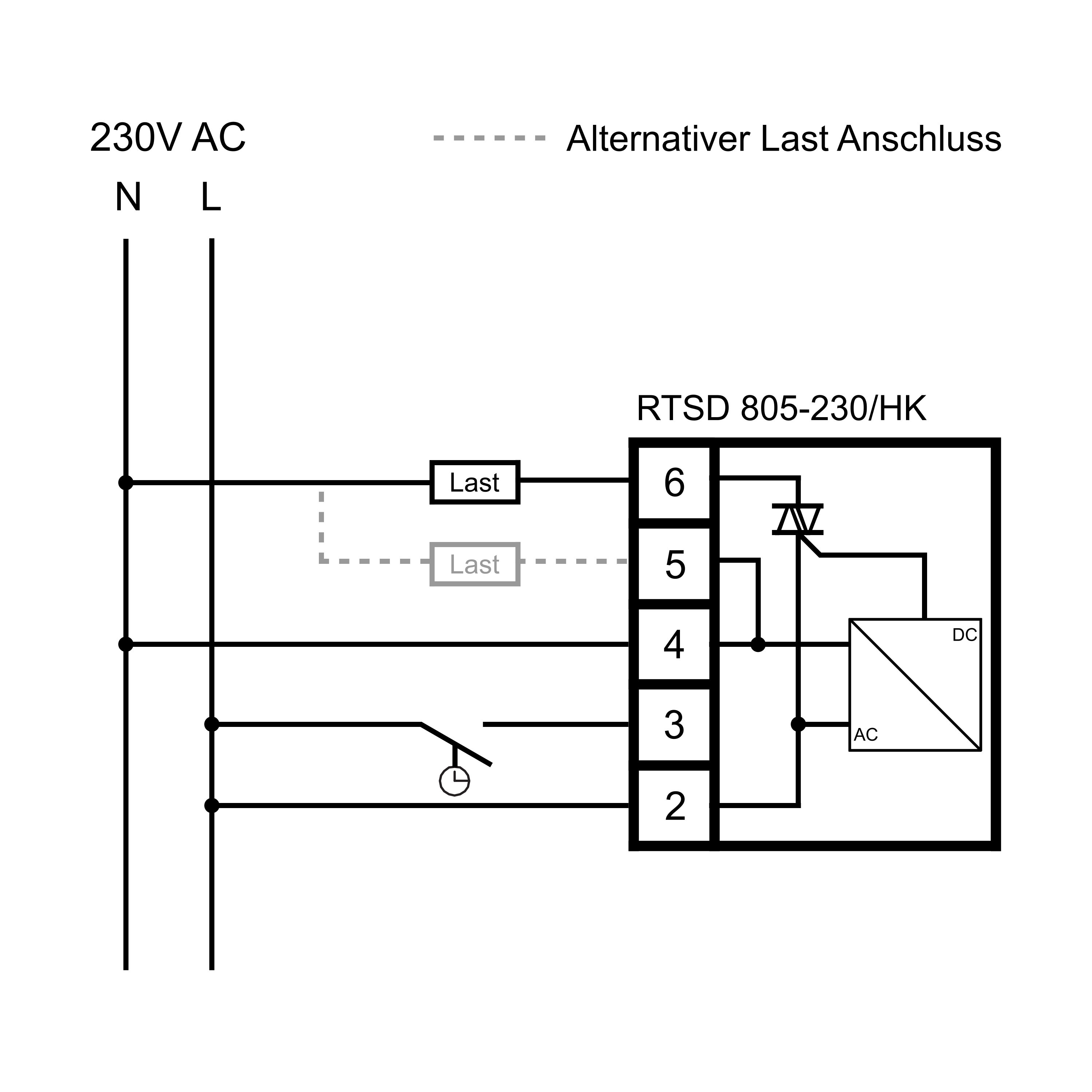

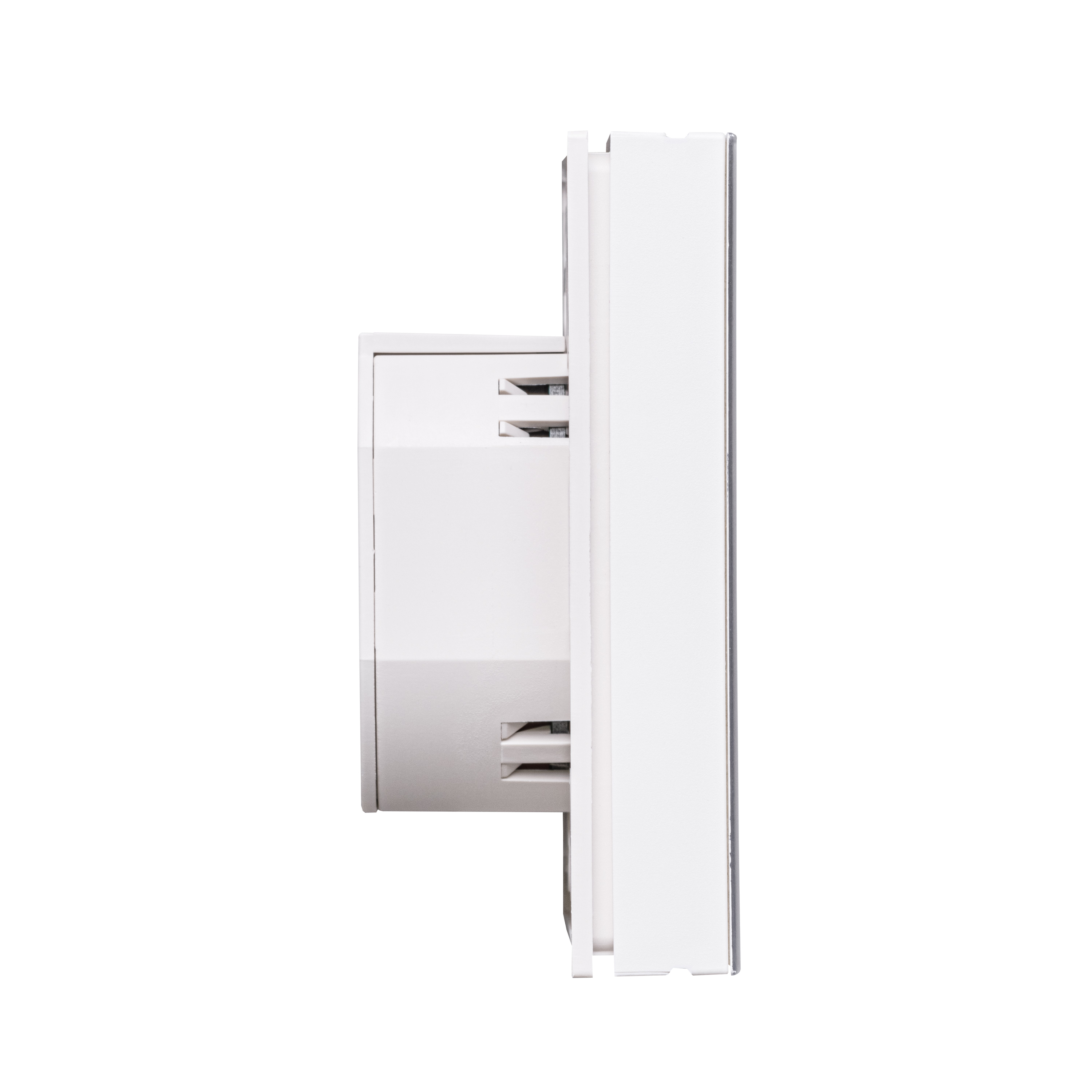

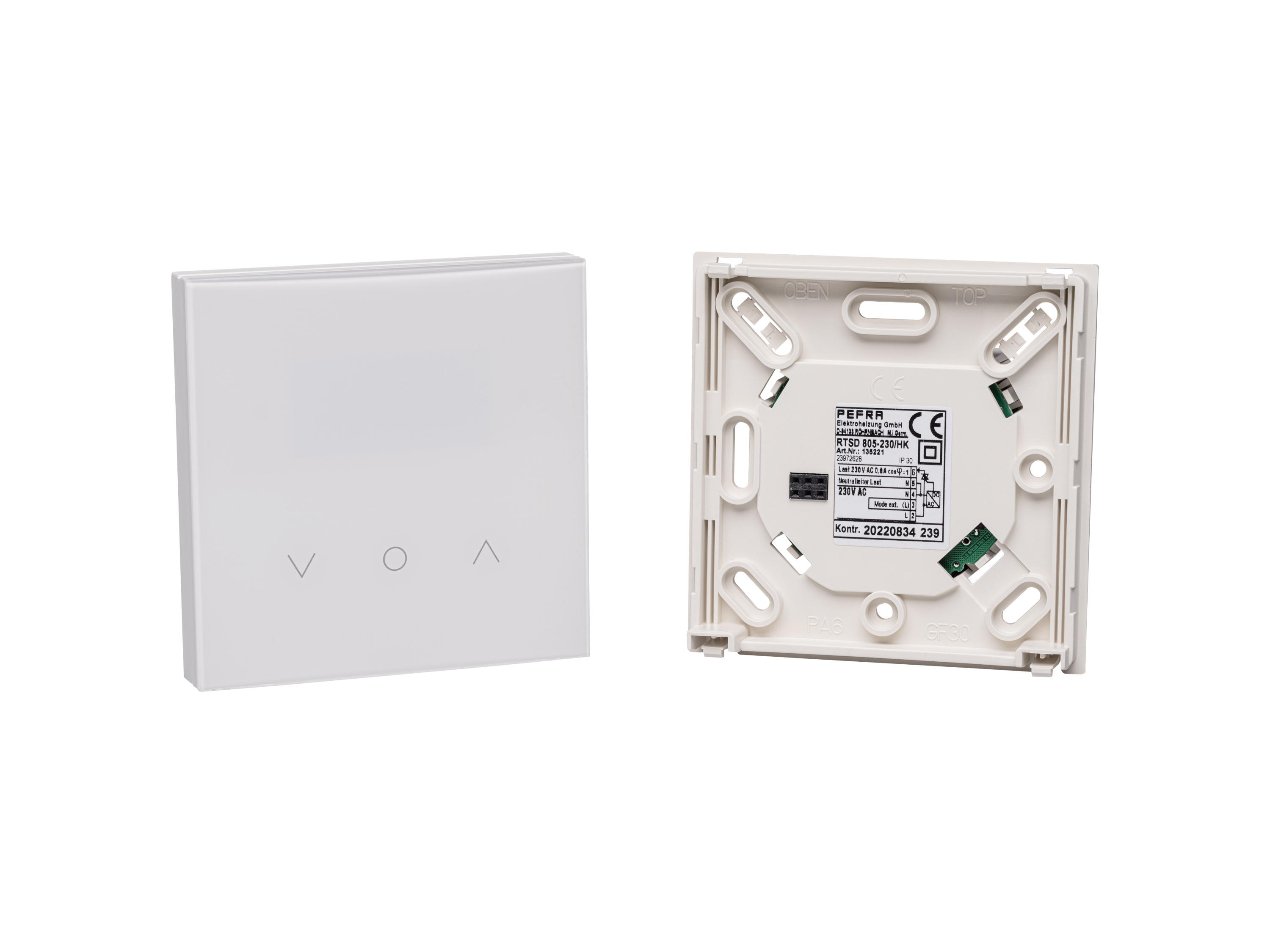

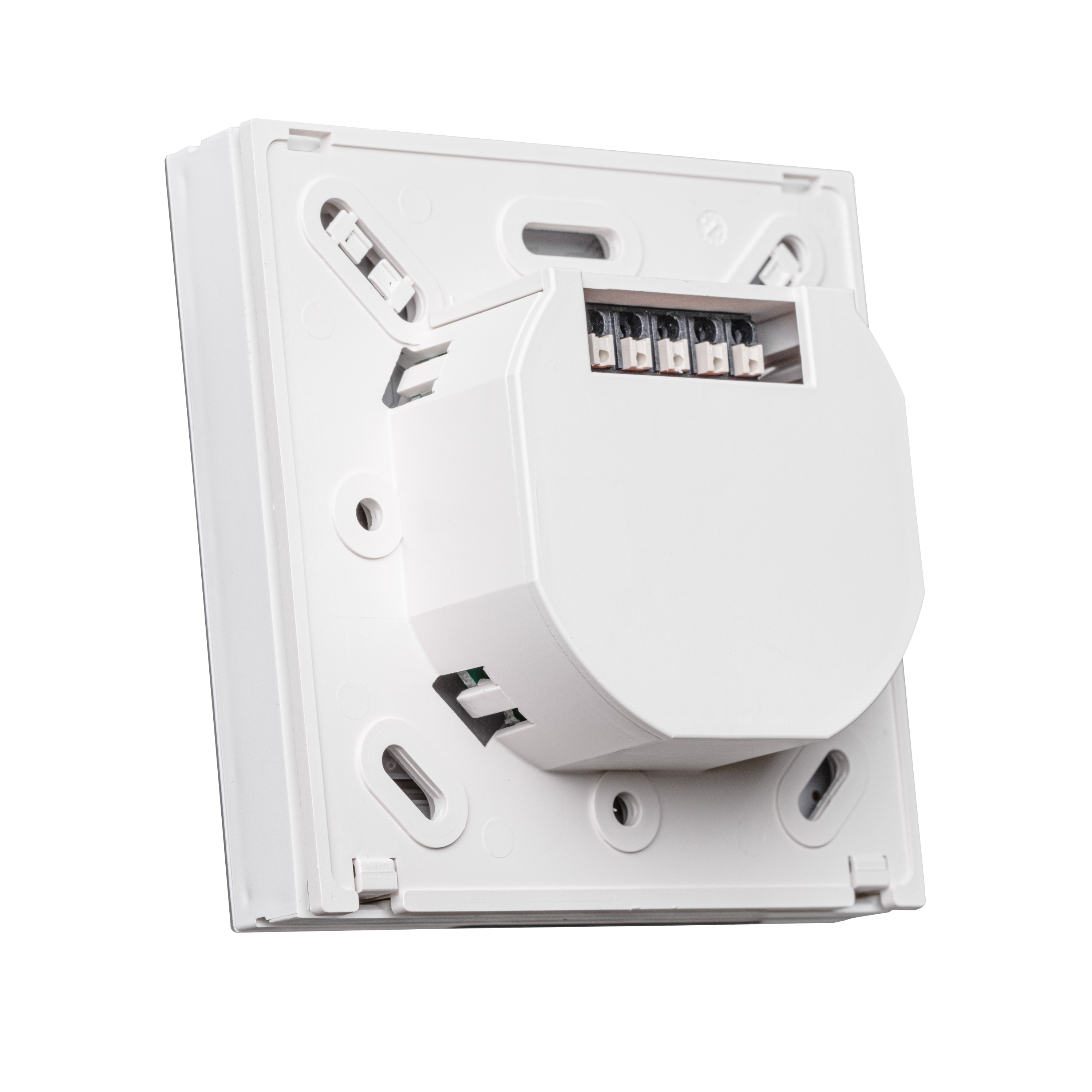

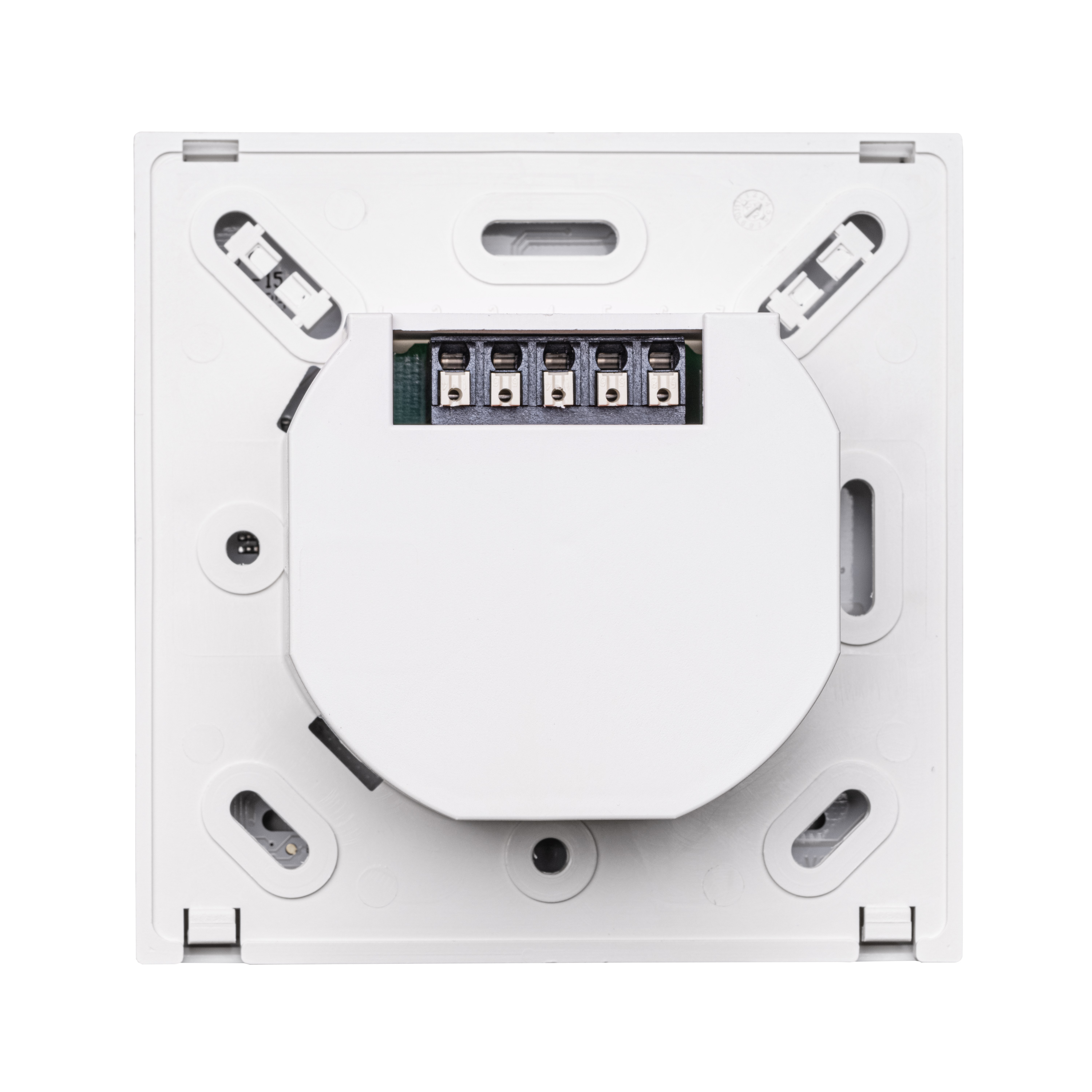

Beim Raumthermostat RTSD 805-230/HK Touch sind Steckklemmen (sog. Push-In-Anschlüsse) zum schnellen und kostengünstigen Anschluss mit starren Leitern bis 1,5 mm² (flexible Drähte auch ohne Aderendhülse) verbaut. Einfach die Adern bis max. 8 mm abisolieren, in die beschrifteten Öffnungen einstecken und fertig. Das Raumthermostat RTSD 805-230/HK Touch wird dann Unterputz auf eine einzelne UP-Dose 60mm ("55er"), im Idealfall in ca. 1,30 m Höhe, geschraubt. Die Universal-Lochung (siehe Bild) des Thermostat-Unterteils erleichtert hierbei die Montage in vielen Einbaulagen, z. B. bei der Renovierung.

Merkmale

• "Made in Germany"
• Moderne Ausführung mit Hochglanz LED-Display
• Präzises PWM-Regelverhalten
• Komfortable Bedienung über drei Sensortasten
• Anzeige Raumtemperatur (Ruhezustand)
• LED-Anzeige dimmbar
• LED-Heizen/Kühlen
• Ausstattung für Heiz-/Kühlanwendungen
• Change-Over-Eingang (CO-Kontakt)
  für automatische Umschaltung Heizen/Kühlen per Wärmepumpe
• Einfache, intuitive Bedienung und Benutzerführung
• Bediensperre (z.B. für Kinderzimmer oder öffentliche Bereich)
• Montage Unterputz auf eine einzelne UP-Dose Ø 60mm als Stand-alone-Gerät
• Frost- und Ventilschutz
• Temperatureinstellbereich 5…35 °C
• Korrektur der Ist-Temperatur
• Hohe Funktionssicherheit
• Wartungsfrei
• Hochwertiges, modernes Design
• Optimales Preis-Leistungs-Verhältnis

Lieferumfang

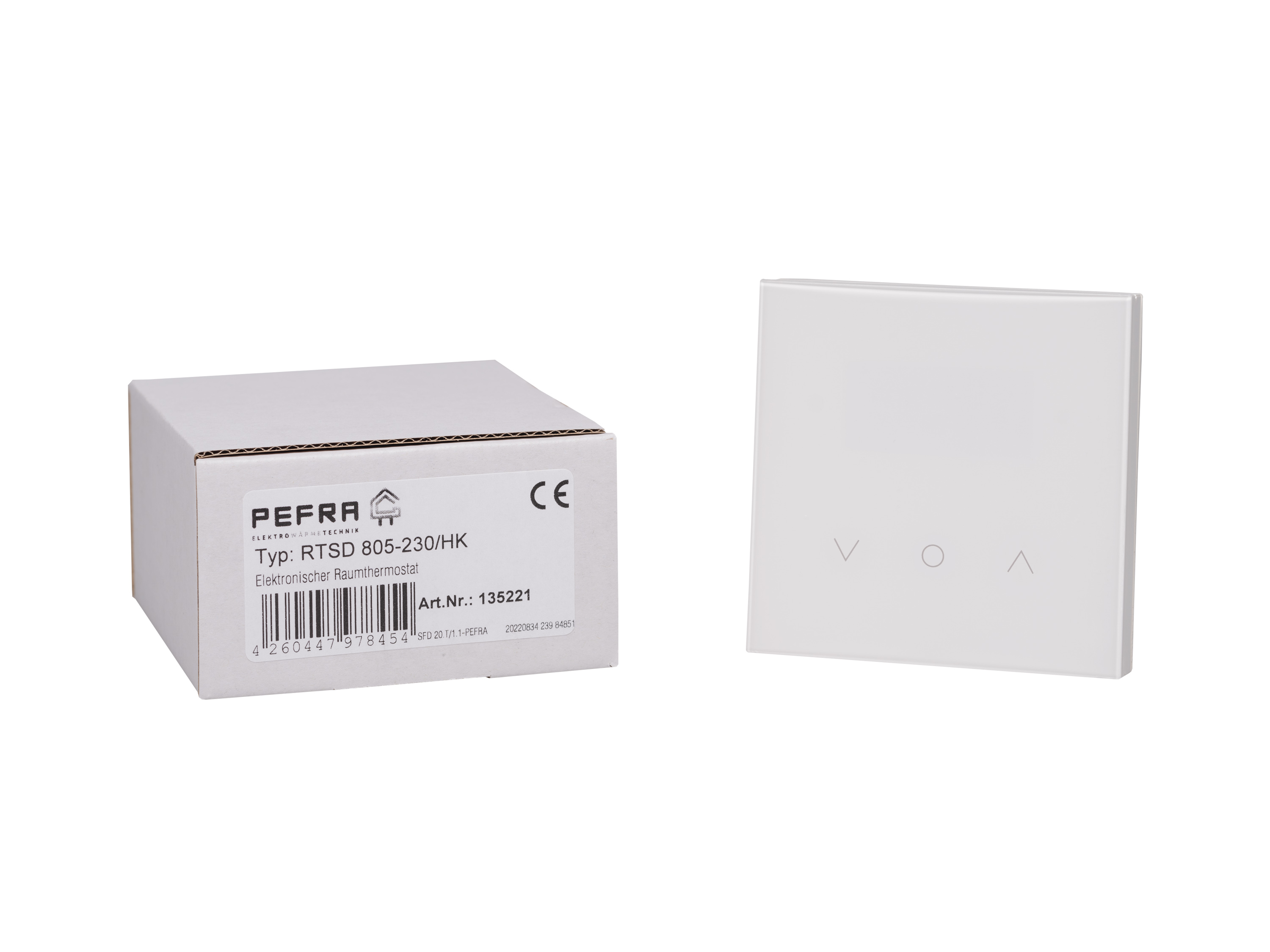

• PEFRA Raumthermostat RTSD 805-230/HK Touch
• Bedienungsanleitung
